弊社の機械で1998年以降、住友製制御方式をお使いのお客様

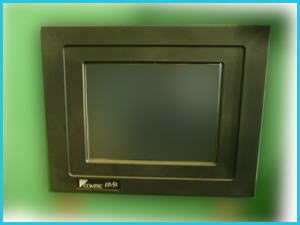

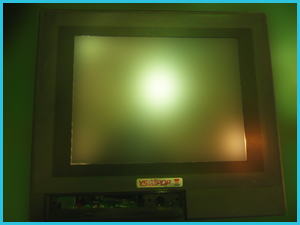

DAIKIN製一体型PC、デジタル製一体型PCの電源劣化による不具合が発生しています。
この一体型PCは、液晶部、CPU基盤部、電源部を一体にしている為、熱や寒さ等の問題で
古くなってくると安定動作しないとの報告も受けております。
この２種類の制御PCをお使いのお客様は、現行タイプ、液晶モニター、制御PC分離型に
故障する前に更新する事をお勧めしています。
詳しくは弊社、営業までご連絡下さい。

上記設備については、電装品を現行のタイプへ置き換え制御方式を更新する事も行っております。
詳しくは弊社、営業までご連絡下さい。

各機械、メンテナンス情報、設備等、お問い合わせは下記まで

TEL　0725-43-7111（代表）　FAX　0725-45-3111
mail　spring-mc@okunomc.co.jp

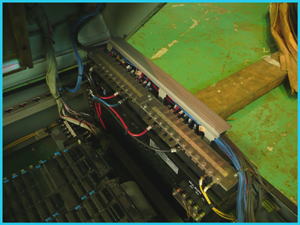

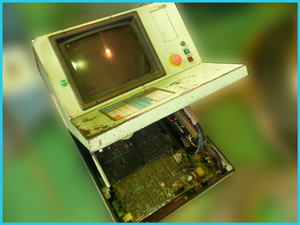

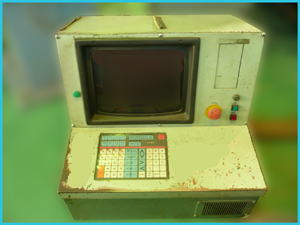

弊社の機械で、1988年～1994年製　安川電機㈱製、MQ盤をお使いの御客様

表示器、プラズマタイプ、ブラウン管タイプ何れも修理対応及び生産、代替品等が無い状況です。

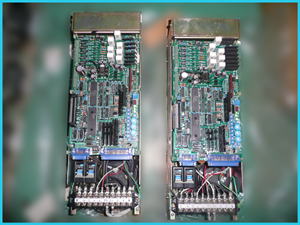

また、MQ盤内、直流電源ユニットの劣化により表示器を故障させる可能性もあります。
直流電源ユニットを交換しておられない御客様は、直流電源ユニットを交換する事をお願いします。
サーボモーター及びサーボパックについても生産は終了しています。
（USA～始まるサーボモーター及びCACR～始まるサーボパック等）

○　機械仕様　○

ワーク	加工可能線径	：	7ｍ㎡（断面積）	最大リング外径	：	160ｍｍ
			φ3.0ｍｍ相当	最小リング内径	：	40ｍｍ
線送り	速度	：	100ｍ/ｍｉｎ（MAX）	入力単位	：	0.01ｍｍ
				サーボモーター	：	3.0ｋｗ
引きピン	スライド速度	：	85ｍ/ｍｉｎ（MAX）	入力単位	：	0.01ｍｍ
				サーボモーター	：	0.2ｋｗ
下成形スライド	駆動方式	：	ACサーボモーター/カム	入力単位	：	0.01ｍｍ
	スライドストローク	：	±7.5ｍｍ（MAX）	サーボモーター	：	2.0ｋｗ
	スライド速度	：	800Wave/ｍｉｎ（MAX）
下切断スライド	駆動方式	：	ACサーボモーター/カム
	切断能力	：	1.2ｔ	駆動源	：	0.9ｋｗ

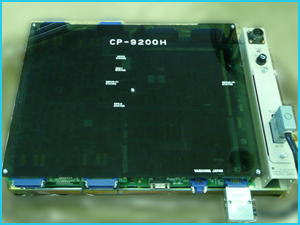

弊社の機械で、1994年～1998年製　安川電機㈱製、CP-9200Hをお使いの御客様

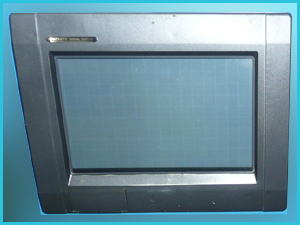

表示器、パトライト製タッチパネル（ＧＬシリーズ）が故障すると対応出来ない状況です。

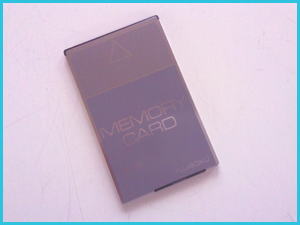

加工データを保存する、フジソクのメモリーカードは入手不可の為、故障時データを保存する方法がありません。
サーボモーター及びサーボパックについても生産は終了しています。
（USA～始まるサーボモーター及びCACR～始まるサーボパック等

加工可能線径	：	丸線　Max φ3.0mm	：	平線　Max 30.0(W)ｘ1.0(t)
線送り方法	：	グリップフィード方式	：	線送り長さ　Max 200mm	：	線送り速度　Max 500m/秒	精度　±0.02mm
成形スライド	：	ストローク　Max 50mm	：	速度　Max 400mm/秒	：	推力　Max 1500kgf	精度　±0.02mm
スライド数	：	標準（4セット）		水平　1セット

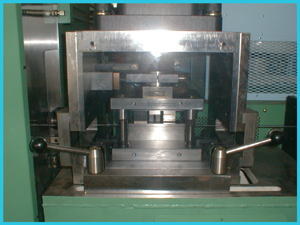

プレス
機械大きさ	：	1800(w)ｘ900(d)ｘ1700(h)		電源容量	：	200V　3相　6kw

※　特別オプションや追加仕様等については、製品毎にご相談に応じます。
※　機械仕様は、予告なしに変更される場合があります。
※　詳しくは弊社、営業までご連絡下さい。

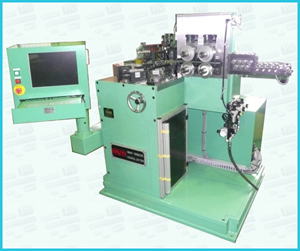

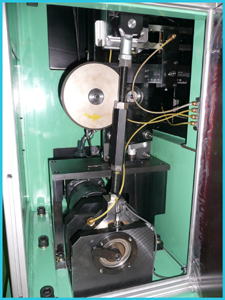

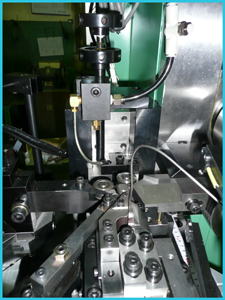

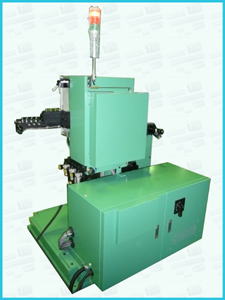

RMF-30WCS　（新規機械）

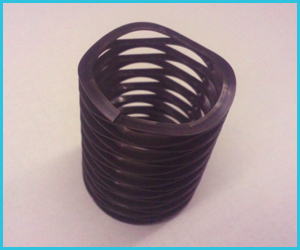

ウェーブスプリングを作ることに特化して開発された機械
従来のRMF-WS型機の高速タイプの機械です。
ウェーブ成形スライドをカム駆動とする事で、調整やプログラムの自由度は制限されますが
機械の生産速度は大幅に向上します。

参考生産速度

材料　(W)3.63ｘ(t)0.46

外径　φ41.9mm　総巻数　16.0　山数/巻　3.5　自由長　50.0mm　　タクト　12.3sec

外径　φ41.9mm　総巻数　3.0　　山数/巻　3.5　　　　　　　　　　　　　タクト　3.5sec

上記は、線送り速度設定　30％で生産した速度です。
自由長の高さや、材料の良悪等、条件により生産速度は変わります。
