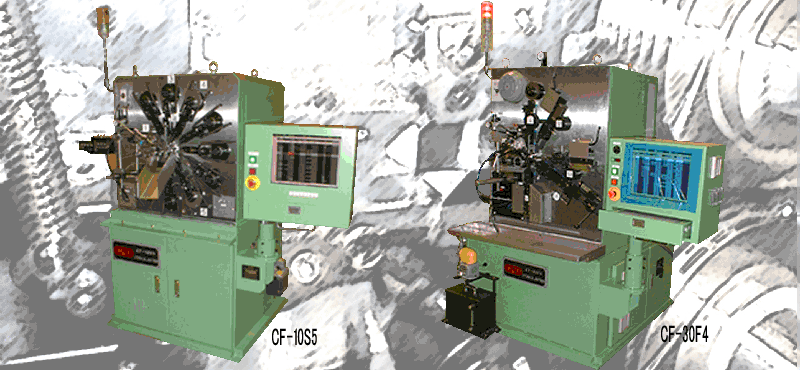

ACサーボモーターを採用し、より複雑な加工を可能にする為にコイル成形機と多方向スライド成形機を
組み合わせました。最大８軸まで軸数の追加が可能です。

CF type machine is the coil former combined with multi slide forming machine for the pupose of
making complicated spring. Additional servo controlled axis available (Max..8 axes total).

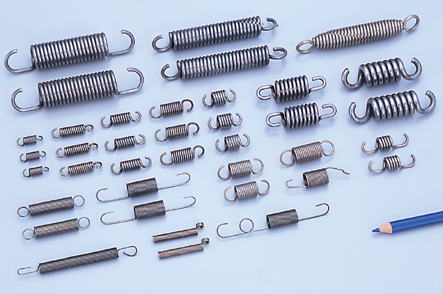

引バネ
EXTENSION SPRING

CF型による製品例
ＳAMPLES BY CF TYPE MACHINE



引バネ製品一例
PRODUCTS

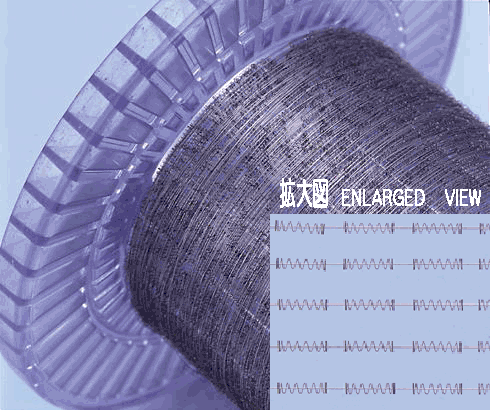

パッケージコイラーサンプル
SAMPLE OF PACKAGE COILER






項 　目 CF-5S CF-10S CF-20S CF-30S
加工可能線径
Wire diameter to be used		 φ0.05～0.5mm φ0.3～1.0mm φ0.6～2.0mm φ0.8～3.0mm
線送りスピード
Wire feeding speed		 80m/min.(Max) 80m/min.(Max) 80m/min.(Max) 80m/min.(Max)
線送り制御
Accuracy of wire feeding		 0.01mm 0.01mm 0.01mm 0.01mm
線送り最大長さ
Max.wire feed length		 Free Free Free Free
加工可能最大コイル外径
Max.coilling outer diameter		 φ15mm φ35mm φ45mm φ45mm
各軸モーター　　 　線送り軸
Motor 　 　　　　　　W.feed axis
　　　　　　　　　　　 ピッチ軸
　　　　　　　　　　　Pitch axis
　　　　　　　　　　　 カム軸
　　　　 　　　 　　　 Cam axis
0.3kw
0.2kw
1.3kw
1.3kw
0.46kw
2.9kw
3.0kw
0.8kw
4.0kw
4.0kw
0.8kw
4.0kw
機械大きさ
Machine dimension		 1350(W)×850(L)×
1250（H)		 1500(W)×900(L)×
1600（H)		 1700(W)×1250(L)×
1750（H)		 1700(W)×1250(L)×
1750（H)
設置スペース（参考）
Installation Space(ref)		 3.0m×1.5m(min) 3.3m×1.8m(min) 3.5m×2.0m(min) 3.5m×2.0m(min)
