メカニカルな構造のコイルばねの成形機です。スイッチばね、弁ばね、クラッチばね等の成形に適しています。
D/d=2のバネの加工が可能です。

As the name implies, mechanical coiling machines form springs through a mechanical process.
They are mostly used to produce springs for switches, valves, clutches, and other applications.
They can produce springs with an inner-outer diameter ratio down to D/d=2.

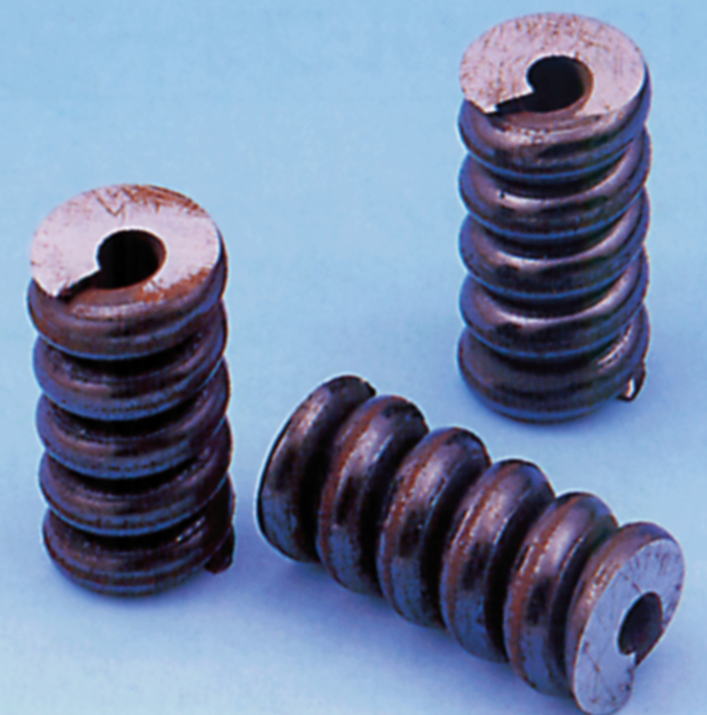

異形線ばね SHAPED WIRE SPRING		卵型材弁ばね OVAL WIRE VALVE SPRING		ねじり切断（D/d=2) TWIST-TYPE CUT OFF (allows outer/inner coil ratio of D/d=2)



製品一例 PRODUCTS		製品一例 PRODUCTS

項　　　目	CM-4	CM-14	CM-30	CM-50	CM-80
加工可能線径 Wire diameter to be used	φ0.1～0.4mm	φ0.3～1.4mm	φ0.8～3.0mm	φ2.0～5.0mm	φ3.0～8.0mm
加工可能最大コイル外径 Max.coiling outer diameter	φ10.0mm	φ20.0mm	φ35.0mm	φ75.0mm	φ100ｍｍ
線送り最大長さ Max.wire feed length	300mm	500mm	1100mm 1800mm	800mm 1500mm 3000mm	600mm 800mm 2800mm
生産スピード Production speed	43～261pcs/min	40～266pcs/min	17～68pcs/min	8～88pcs/min	4～64pcs/min
主モーター Main motor	0.4kw 4p	0.75kw 4p	2.2kw 4p	5.5kw 6p	11.0kw 4p
機械大きさ Machine dimension	850(w)×750(L)×1400（Ｈ）	850(w)×750(L)×1500（Ｈ）	1800(w)×1000(L)×1850（Ｈ）	2000(w)×1300(L)×1900（Ｈ）	2450(w)×1540(L)×2070（Ｈ）

　　

※生産スピードは60Hz時の場合です。
