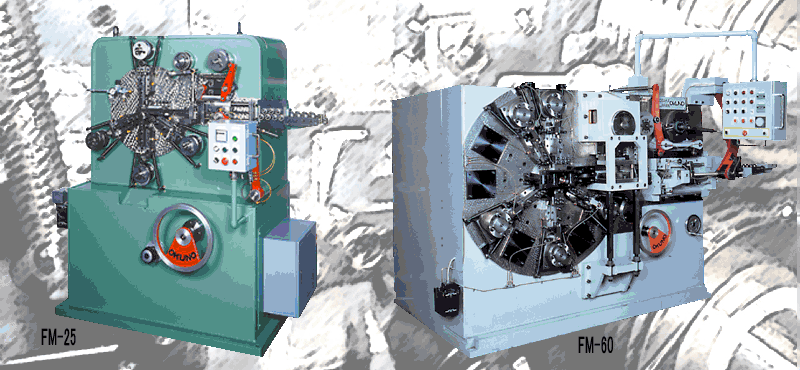

線バネ、薄板バネ、溶接バネ、組合わせ加工等を行うのに優れた多方向スライド加工式プレス機です。
コイリングマシンと同様OKUNO独自の機構を多数装備しています。

These are multi-slide press forming machines which can produce small wire springs, leaf springs,
brazing rings and other springs and wire foms. The FM forming machines are also capable of parts
assembly. Basic spring forms which can be made by the FM spring formers.

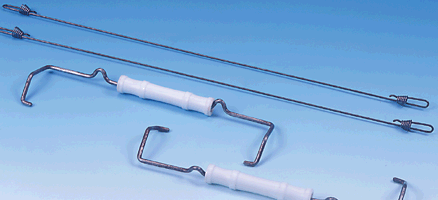

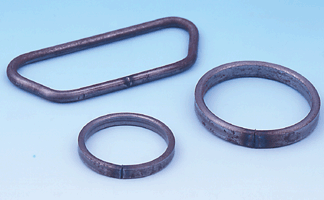

面取り CHAMFERING	組み合わせ ASSEMBLING	ヘッディング HEADING

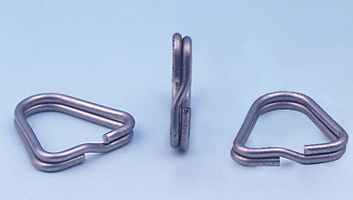

組み合わせ ASSEMBLING		重ね巻き DOUBLE COIL WINDING


重ね巻き DOUBLE COIL WINDING		重ね巻き DOUBLE COIL WINDING

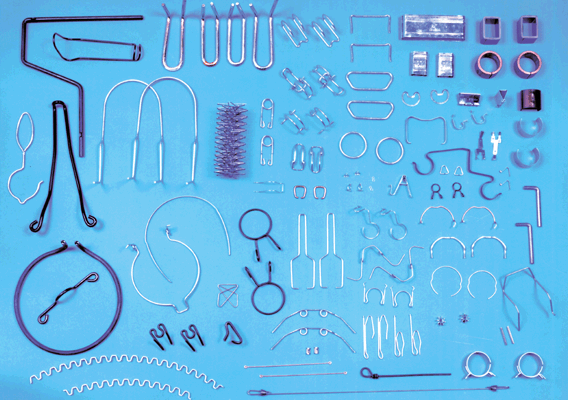

製品一例
PRODUCTS

項　目	FM-25	FM-30	FM-40S	FM-60
加工可能材料範囲丸線 Wire capacity	φ0.4～2.5mm (Hoop=13mmWidth)	φ0.8～3.0mm (20mm)	φ1.5～3.0mm (25mm)	φ2.5～6.0mm (60mm)
線送り最大長さ Max.wire feed length	135mm	250mm	700mm	300mm
プレス能力 Punching press power	1.5t	8.5t	-	15t
スライド推力 Thrust force of slide	1.0t	1.3t	1.3t	4.5t
生産スピード Production speed (60Hz)	40～160pcs/min	30～120pcs/min	9～36pcs/min	20～80pcs/min
主モーター Main motor	1.5kw 4p	2.2kw 4p	2.2kw 4p	7.5kw 4p
機械大きさ Machine dimension	1500(W)×870(L)× 1665(H)	1930(W)×1200(L)× 1760(H)	2150(W)×1000(L)× 1600(H)	2650(W)×1700（L)× 1900(H)

・FM-40S型機には、線送り軸にACサーボモーターを使用しています。
・AC Servo Motor is used for the wire feed axis on FM -40S type machine.
