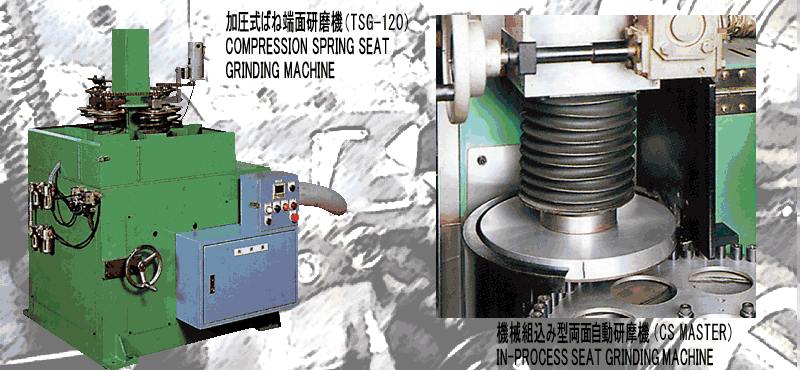

加圧式ばね端面研磨機　（TSG-120) 太線ばねの片面の端面研磨の為の機械です。 ・加圧研磨する事により、研削速度を格段に早くする事が出来ます。 ・ばね回転装置を併用する事により、直角度を高める事が出来ます。 ・専用ばねホルダーをほとんど必要としません。 COMPRESSION SPRING SEAT GRINDING MACHINE 　（TSG-120) This machine is used to grind seats on springs made from larger wire. ・Grinding the spring under compression speeds up the process. ・While rotating the spring while grinding helps maintain precise angularity. ・An addition benefit is that no special holding mechanism is needed.
	PRODUCT of CS MASTER
機械組み込み型両面万自動研磨機　（CS MASTER) ばね自動製造ライン機用の両端自動研磨機です。 ・ばね自動式ホルダー移動方式（PAT.P)の採用により、直角精度の良い 研摩加工が可能です。・自冷式砥石(PAT.P)の採用により、高速研削が可能です。 This machine can be incorporated into assembly lines to provide seat grinding process just before the spring is assembled to the product . ・The use of an automatic spring holder (pat.pend) assures precise　seat angularity. ・Self-cooling grinding wheel (pat.pend.) speeds up the process.	PRODUCT of　CS MASTER

項　目 加圧式バネ端面研磨機　TSG-120 加工可能線径 Wire dia Max.φ12mm 対象バネコイル外径 Coil dia φ70～200mm 対象バネコイル自由長 Spring free length 100～400mm セット個数 No. of springs 5pcs 砥石大きさ Grinding wheel dia φ610mm 砥石回転数 Grinding wheel speed 750rpm 総電気容量 Power consumption 7.5kw 3相, 200/220V, 50/60Hz 7.5kw 3-phasemotor 200/220V, 50/60Hz 空圧源 Air requirement 4kg/cm2 (設計圧） 4kg/cm2 (operating pressure） 機械大きさ Dimensions 1100(W)×1100(L)×2100(H)
