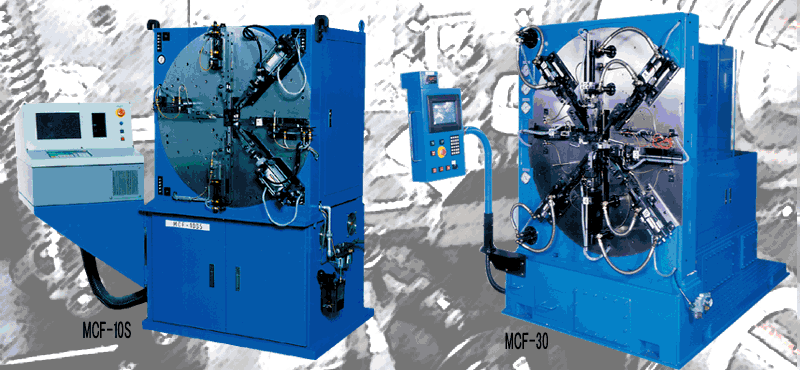

| コンピューターによる数値制御方式で、各スライド及び線送りを制御する為、専用金型・カム等の必要が なく、曲げR＆曲げ角度の変更が容易に出来ます。線送りに関しての制限がありません。又、他の機械 との連動も可能です。 Special metal mold and cam are unnecessary on this machine because all slide and wire feeding are controlled by computer. Sample making or angle modification, etc. will be much easier. Other machines can be connected on. |
|||||
 |
 |
 |
||
|
面取り加工 |

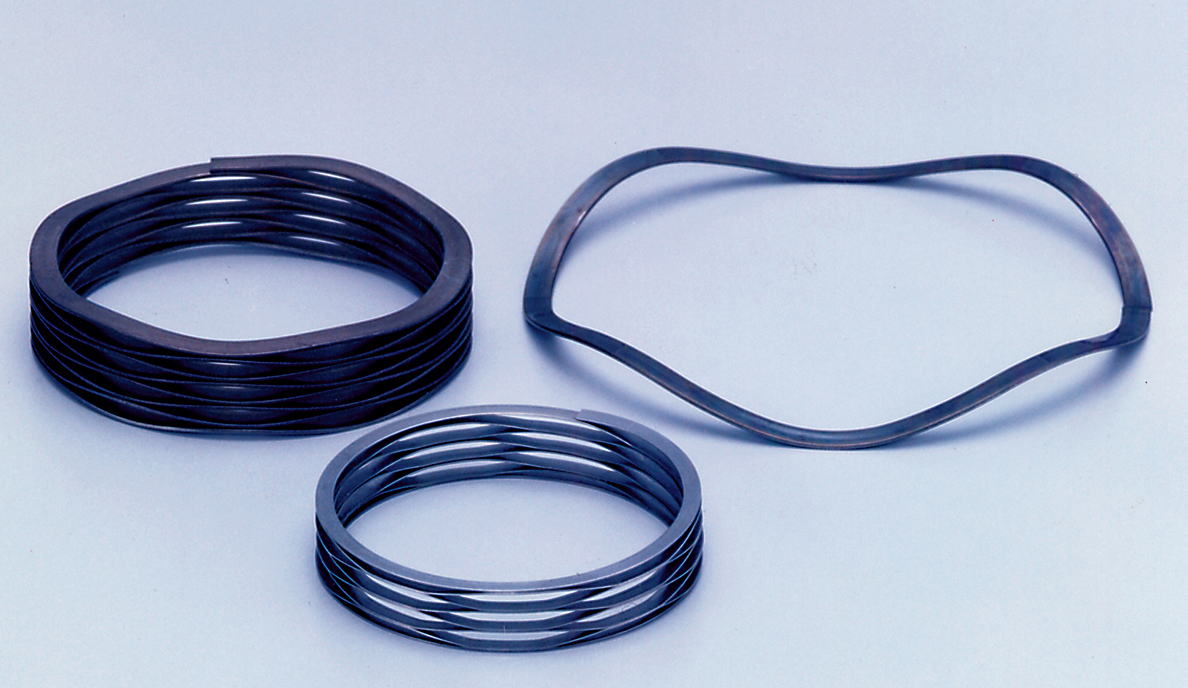

ウェーブリング |
タングステンコイル |
 |
 |
|
| ダブルコイル DOUBLE COIL |

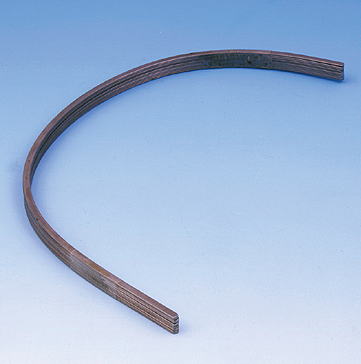

ブラジャーリング BRASSIERE SPRING |
 |
|
製品一例 |
| 項 目 | ＭＣＦ-10S | MCF-20S | MCF-30 | MCF-80 |
| 加工可能線径 Wire diameter to be used |
φ0.3～1.0mm | φ0.6～2.0mm | φ0.8～3.0mm | φ3.0～8.0mm |
| 線送りスピード Wire feeding speed |
0～400mm/sec. | 0～520mm/sec | 0～430mm/sec | 0～650mm/sec |
| 最小線送り量 Accuracy wire feeding |
0.01mm | 0.01mm | 0.01mm | 0.01mm |
| 線送り最大長さ Max.wire feed length |
Free | Free | Free | Free |
| 主モーター Main motor |
5軸トータル5.4kw Total |
6軸トータル23.3kw Total |
15kw 4p | 22kw |
| 機械大きさ Machine dimension |
1500(W)×850(L)×1500（Ｈ） | 1900(W)×1400(L)×1700（Ｈ） | 2000(W)×2600(L)×2050（Ｈ） | 1870(W)×2350(L)×2035（Ｈ） |
