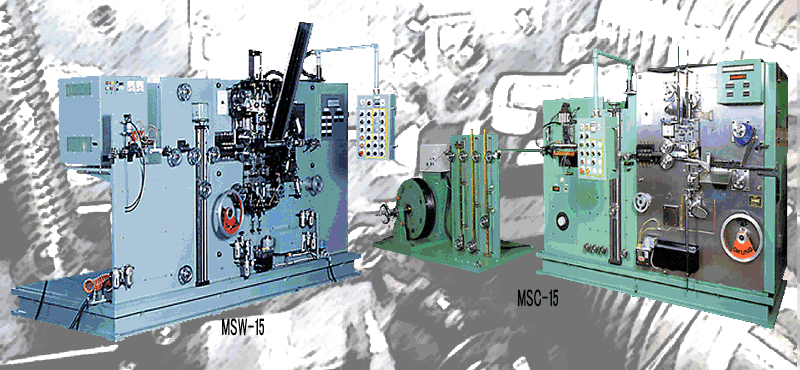

MCF-15型機及びMSW-15型機は長尺物のゼンマイを成形するのに適した機械です。箱詰めや組立までの
自動ライン化、外周保持用のワイヤーリングを製作しながら挿入すること等可能です。
シートベルトやコードリールぜんまいの成形に適した機械です。

Our MCS and MSW machines were developed to form motor springs used in seat belt , cord retractor,
and other similar mechanisms. They can even form a retainer ring around the motor spring as part of
theprocess. These machines can be packaging or assembly operations.

・MSC-15型（コイリング式）
　自動車のシートベルト等に使用されるS型ゼンマイの一次成形用機です。両端末の焼鈍も自動的に行う事が
　可能です。

・MSC-15 (Coiling Style)
　This style is suitable for making S form Motor Spring which is used for seat belt and so on. Both ends
　annealing system is available.

・MSW-15型（軸巻き式）
　エンジンスターター、玩具等に使用されるスターティング用ゼンマイの成形機です。両端末の焼鈍及びリングへの
　挿入まで自動的に行う事が可能です。

・MSW-15 (Winding Style)
　This style is suitable for making Starting Motor Spring which is used for toys and so on. Both ends
　annealing system and ring insertion system are available.

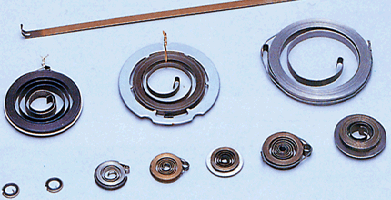

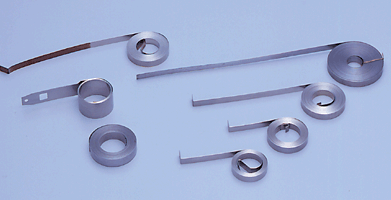

製品の一例 PRODUCT		製品の一例 PRODUCT

項　目	MSC-15	MSW-15
加工可能材料範囲 Material size capacity	厚0.2～0.6mm(thickness) 巾3.0～15.0mm(width)	厚0.2～0.6mm(thickness) 巾3.0～15.0mm(width)
線送り最大長さ Max.wire feed length	10000mm	5000mm
焼鈍部高周波装置 Capa. of high freqeency annealr	5kw	5kw
線送りモーター Wire feed motor	3kw	3kw
末端成形用モーター End forming motor	2.2kw	2.2kw
巻取りモーター Winding motor	-	0.6kw
機械大きさ Machine dimension	3000(W)×1200(L)×1900(H)	3600(W)×1400(L)×1700(H)
