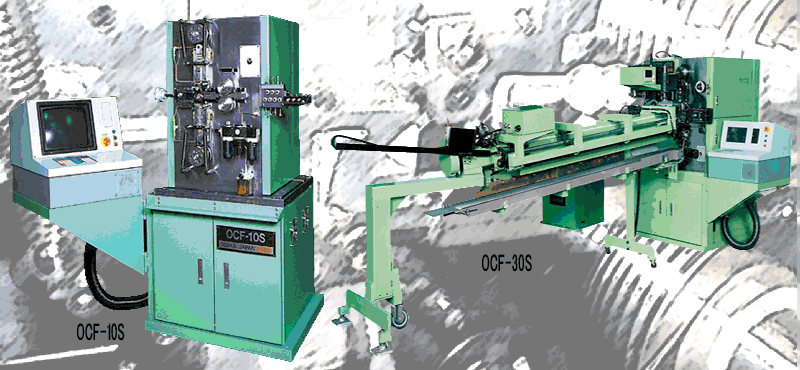

本機は楕円バネ成形機の専用機です。1点専用のツールを使用すれば超高速生産が可能です。ツール調整
とデータ調整で多角型バネの高速生産も可能です。ノンストップ成型方式（PAT.)が可能な成形機です。

These are specialized machines used to form oval coils. They can produce coils non-stop at super-high
production speeds when equipped with our patented tooling. Polygon coils can also be produced at high
speeds with special tools and control data programming.



製品の一例 PRODUCT		製品の一例 PRODUCT

項　目	OCF-10S	OCF-20S	OCF-30S
加工可能線径 Wire diameter to be used	φ0.3～1.0mm	φ0.6～2.0mm	φ0.8～3.0mm
加工可能寸法 Foming capacity 　　　　　　　　　　R部最大　　　　　　　　　　 Radius part Max. 　　　　　　　　　　　最小　　　　　　　　　　 Mim. 　　　　　　　　　　　直線部　最大　　　　　　　　　　 Straight part Max.	φ35mm φD=φ30mm φD=3d 30mm	φ50mm φD=φ50mm φD=3d 40mm	φ50mm φD=φ50mm φD=3d 50mm
線送りスピード Wire feeding speed	24m/min.	45m/min.	45m/min.
線送り制御 Accurcy of wire feeding	0.01mm	0.01mm	0.01mm
成形ダイス回転数 PRM of　foming die	750rpm(Max.)	1500rpm(Max.)	1500rpm(Max.)
各軸モーター　　　　線送り軸 AC servo Motor 　 W.feed axis 　　　　　　　　　　　ピッチ軸　　　　　　　　　　　 Pitch axis 　　　　　　　　　　　ダイス軸　　　　　　　　　　　 Die axis 　　　　　　　　　　　(曲げ微調整) 　　　　　　　(Bending Adjusting Axis)	200w 200w 500w (100w)	2.9kw 0.77kw 2.9kw (200w)	4.4kw 0.77kw 4.4kw (200w)
機械大きさ Machine dimension	850(W)×1350（L)×1500(H)	1200(W)×1800(L)×1700(H)	1200(W)×1800(L)×1700(H)
設置スペース（参考） Installation Space (ref)	3m×2m(min.)	2.5m×3.5m(min.)	2.5m×3.5m(min.)
