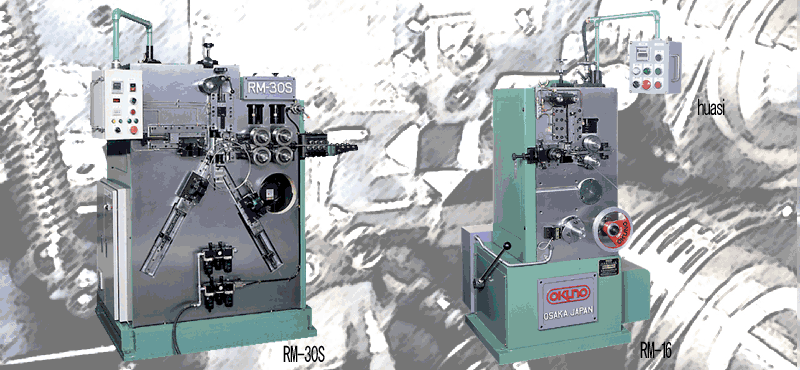

丸線より１巻もしくは２巻のリングを製作するのに適した機械です。RM-S型は線送り構造に、数値制御を取り
入れた新世代型の機械です。

This machine is suitable for making 1 or 2 tuen ring by round wire. NC wire feed system is adopted
on RM-S type machine. It's new generation.

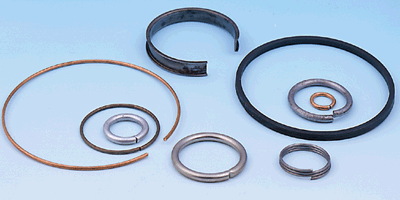

製品一例 PRODUCTS		製品一例 PRODUCTS

製品一例
PRODUCTS

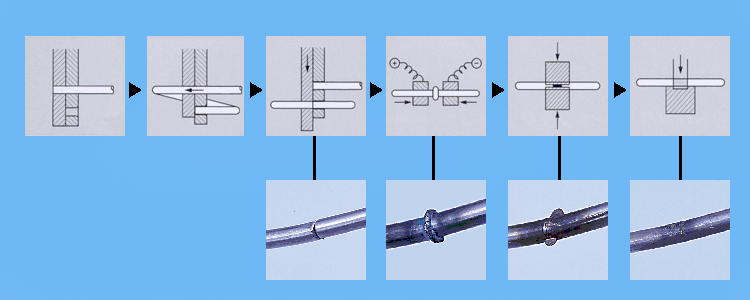

溶接装置付機説明
RING MAKING MACHINE WITH WELDING DEVICE

※溶接タイプは別途相談とさせていただきます。

項　　　目	RM-16	RM-30	RM-50	RM-80
加工可能線径 Wire diameter to be used	φ0.3～1.6mm	φ0.8～3.0mm	φ2.0～5.0mm	φ3.0～8.0mm
加工可能最大コイル外径 Max.coiling outer diameter	φ20mm	φ50mm	φ75mm	φ100mm
切断能力 Cutting power	0.3t	1t	3t	5t
線送り最大長さ Max.wire feed length	100mm	500mm	700mm	2000mm
生産スピード Production speed	43～290pcs/min	30～120pcs/min	8～88pcs/min	3～61pcs/min
主モーター Main motor	0.75kw 4p	2.2kw 4p	5.5kw 4p	7.5kw 4p
機械大きさ Machine dimension	630(W)×750(L)×1400（Ｈ）	1065(W)×1030(L)×1850（Ｈ）	1965(W)×1350(L)×1950（Ｈ）	2100(W)×1400(L)×2150（Ｈ）

項　　　目	RM-30S	RM-50S	RM-80S
加工可能線径 Wire diameter to be used	φ0.8～3.0mm	φ2.0～5.0mm	φ3.0～8.0mm
加工可能最大コイル外径 Max.coiling outer diameter	φ50mm	φ75mm	φ100mm
切断能力 Cutting power	1t	3t	5t
線送り最大長さ Max.wire feed length	999mm	999mm	999mm
線送りモーター Wire diameter to be used	3.0kw	4.4kw	6.0kw
切断モーター Cutting Motor	2.2kw 4p	5.5kw 6p	7.5kw 4p
機械大きさ Machine dimension	1300(W)×1200(L)×1850（Ｈ）	1600(W)×1350(L)×2000（Ｈ）	1800(W)×1550(L)×2150（Ｈ）

※生産スピードは60Hz時の場合です。

　
