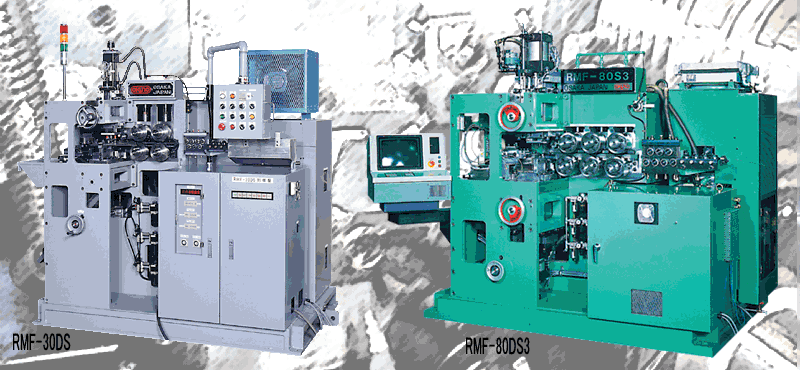

異形線リングに成形機です。止め輪（スナップリング）、ウェーブリング、ウェーブばね、ピストンリング等の成形に
適しています。真円形状ではなく変形したリンゴ形状や楕円形状のリングの形成も可能です。線送り誤差
は、0.1mm以内です。

These machines can from snap rings, wave rings, wave springs, piston rings and other types of spring
foms which must be made from shaped wire. They produce not only round forms, but also elli ptical
and free form rings with wire feed tolerances up to 0.1mm.



切断形状いろいろ VARIOUS CUT ENDS	二重リング DOUBLE COILED RING	リングいろいろ VARIOUS FLAT RINGS



台形ウェーブスプリング FLAT CREST WAVE SPRING	ウェーブリング WAVE SPRING	変形リング FORMED RING



ウェーブリング WAVE RING	異形線リング SHAPED WIRE RING	ピストンリング PISTON RING

項　目	RMF-16	RMF-30	RMF-50	RMF-80
加工可能材料断面積 Sectional area of wire to be usd	2.0mm²	7.0mm²	20.0mm²	50.0mm²
加工可能最大コイル外径 Max.coilling outer diameter	φ30mm	φ80mm	φ120mm	φ160mm
切断能力 Cutting power	0.3t	1t	3t	5t
線送り最大長さ Max.wire feed length	100mm	280mm	400mm	700mm
生産スピード Production speed	43～290pcs/min	18～74pcs/min	8～88pcs/min	3～61pcs/min
主モーター Main motor	0.75kw 4p	2.2kw 4p	5.5kw 6p	7.5kw 4p
機械大きさ Machine dimension	950(W)×1100(L)× 1400（H)	1065(W)×1550(L)× 1850（H)	2000(W)×2000(L)× 2000（H)	2100(W)×2000(L)× 2150（H)

※生産スピードは、60Ｈｚ時の場合です。

項　目

RMF-30DS4

RMF-50DS4

RMF-80DS4

加工可能材料断面積
Sectional area of wire to be usd

7.0mm²

20.0mm²

50.0mm²

加工可能最大コイル外径
Max.coilling outer diameter

φ160mm

φ250mm

φ300mm

切断能力
Cutting powe

7ｔ

12ｔ

線送り最大長さ
Max.wire feed length

Free

線送りスピード
Wiar feeding speed

100m/min.(Max)

90m/min.(Max)

80m/min.(Max)

展開長さ制御
Accuracy of wire feed length

0.01mm

油圧ポンプ駆動モーター
Oil motor

線送りモーター
Wire feed motor

○真円補正モーター
Roundness correcting pin motor

3.7kw 4p

3.0kw

0.2kw

5.5kw 4p

4.4kw

0.4kw

7.5kw 4p

5.5kw

0.9kw

◎切断方式（上段）
Cutter(Upper side)

油圧サーボシリンダー
Hydraulic servo cylinder

△切断方式（下段）
Cutter(Lower side)

油圧サーボシリンダー
Hydraulic servo cylinder

機械大きさ
Machine dimension

2400(W)×1500(L)×
1800（H)

2800(W)×1400(L)×
2000（H)

2700(W)×1650(L)×
2100（H)

・RMFシリーズは機種が多い為、詳細は担当者にお問い合わせ下さい。
・Please contact with the sales attendant for the detail of the machines,
　because RMF type machine has many kinds of variation.
