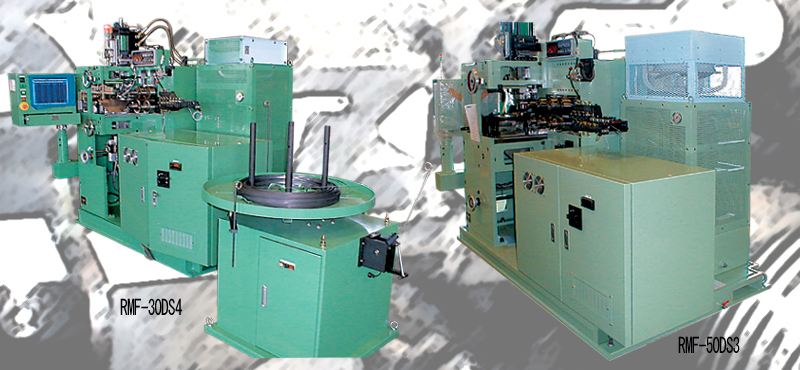

| シンプルな真円形状のリングを作るだけの１軸サーボ仕様からピストンリングをはじめとする特殊形状のリングを 作る為の多軸サーボ仕様まで、多彩なオプションで対応しています。 Theｒe are many types of optional specifications can be provided, from single servo type to plural axis servo type machine. This machine can make the ring of not only simple form but also complicated form. |
 |
 |
|

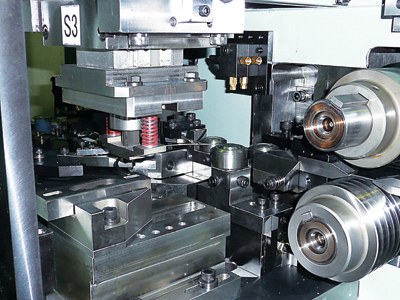

| RMF-30DS4 ツールレイアウト RMF-30DS4 Tool Layout |

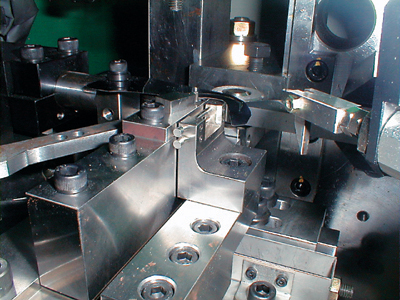

RMF-50DS3 ツールレイアウト RMF-50DS3 Tool Layout |
 |
 |
|
| リングいろいろ VARIOUS FLAT RINGS |
切断形状いろいろ VARIOUS CUT ENDS |
 |
 |
|
| 変形リング FORMED RING |
二重リング DOUBLE COILED RING |
| 項 目 | RMF-30DS | RMF-50DS | RMF-80DS | |
| ワーク Work |
加工可能線径 Wire Size |
7.0mm2（断面積） Cross Section Area |
19.5mm2（断面積） Cross Section Area |
50.0mm2（断面積） Cross Section Area |
| (φ3.0mm相当） （Equivalent to φ3.0mm) |
(φ5.0mm相当） （Equivalent to φ5.0mm) |
(φ8.0mm相当） （Equivalent to φ8.0mm) |
||
| 最大リング外径 Max.Ring O.D. |
160mm | 250mm | 300mm | |
| 最小リング内径 Min Ring I.D. |
25mm | 35mm | 50mm | |
| 線送り Wire feed |
速度 Feeding Speed |
100m/min(Max) | 90m/min(Max) | 80m/min(Max) |
| 入力単位 Input Unit |
0.1mm | 0.1mm | 0.1mm | |
| サーボモーター Servo motor |
3.0kw | 4.4kw | 5.5kw | |
| 引きピン Pull Back Pin |
手動式 Manual |
手動式 Manual |
手動式 Manual |
|
| 上下スライド Upper Slide |
駆動方式 Drive |
ON/OFF | ON/OFF | ON/OFF |
| 駆動源 Soure |
油圧シリンダー Oil Hydraulic Cylinder |
油圧シリンダー Oil Hydraulic Cylinder |
油圧シリンダー Oil Hydraulic Cylinder |
|
| 標準切断力 Standard Cutting Power |
3t | 7t | 12t | |
| 強化切断力（オプション） Optional Cutting Power |
5t | 12t | 18t | |
| スライドストローク Slide Stroke |
50mm | 60mm | 70mm | |
| 油圧ユニット Oil Hydraulic Unit |
モーター容量 Motor Capacity |
3.7kw | 5.5kw | 7.5kw |
| 元圧力 Original Pressure |
100kg/mm2 | 100kg/mm2 | 100kg/mm2 | |
| 冷却装置 Cooling Style |
空冷 Air-Cooling |
空冷 Air-Cooling |
空冷 Air-Cooling |
|
| 項 目 | RMF-30DS4 | RMF-50DS4 | RMF-80DS4 | |
| ワーク Work |
加工可能線径 Wire Size |
7.0mm2（断面積） Cross Section Area |
19.5mm2（断面積） Cross Section Area |
50.0mm2（断面積） Cross Section Area |
| (φ3.0mm相当） （Equivalent to φ3.0mm) |
(φ5.0mm相当） （Equivalent to φ5.0mm) |
(φ8.0mm相当） （Equivalent to φ8.0mm) |
||
| 最大リング外径 Max.Ring O.D. |
160mm | 250mm | 300mm | |
| 最小リング内径 Min Ring I.D. |
25mm | 35mm | 50mm | |
| 線送り Wire feed |
速度 Feeding Speed |
100m/min(Max) | 90m/min(Max) | 80m/min(Max) |
| 入力単位 Input Unit |
0.01mm | 0.01mm | 0.01mm | |
| サーボモーター Servo motor |
3.0kw | 4.4kw | 5.5kw | |
| 引きピン Pull Back Pin |
スライド速度 Slide Speed |
85m/min(Max) | 70m/min(Max) | 65m/min(Max) |
| サーボモーター Servo motor |
0.2kw | 0.4kw | 0.9kw | |
| 単位入力 Input Unit |
0.01mm | 0.01mm | 0.01mm | |
| 上スライド Upper Slide |
駆動方式 Drive |
油圧シリンダー Oil Hydraulic Cylinder |
油圧シリンダー Oil Hydraulic Cylinder |
油圧シリンダー Oil Hydraulic Cylinder |
| 標準切断力 Standard Cutting Power |
3t | 7t | 12t | |
| 強化切断力（オプション） Optional Cutting Power |
5t | 12t | 18t | |
| スライドストローク Slide Stroke |
50mm | 60mm | 70mm | |
| 下スライド Lowerr Slide |
駆動方式 Drive |
油圧シリンダー Oil Hydraulic Cylinder |
油圧シリンダー Oil Hydraulic Cylinder |
油圧シリンダー Oil Hydraulic Cylinder |
| スライド推力 Slide Power |
3t | 7t | 12t | |
| スライドストローク Slide Stroke |
50mm | 60mm | 70mm | |
| スライド速度 Slide Speed |
130mm/sec(Max) | 130mm/sec(Max) | 80mm/sec(Max) | |
| 油圧ユニット Oil Hydraulic Unit |
モーター容量 Motor Capacity |
3.7kw | 5.5kw | 7.5kw |
| 元圧力 Original Pressure |
100kg/mm2 | 100kg/mm2 | 100kg/mm2 | |
| 冷却装置 Cooling Style |
空冷 Air-Cooling |
空冷 Air-Cooling |
空冷 Air-Cooling |
|
・特別オプションや追加仕様等については、製品毎にご相談に応じます。 ・About a special optional equipment or additional specification , it responds to consultation for every product. |
・機械仕様は、予告なしに変更される場合があります。 ・Machine specification may be changed without a preliminary announcement. |
