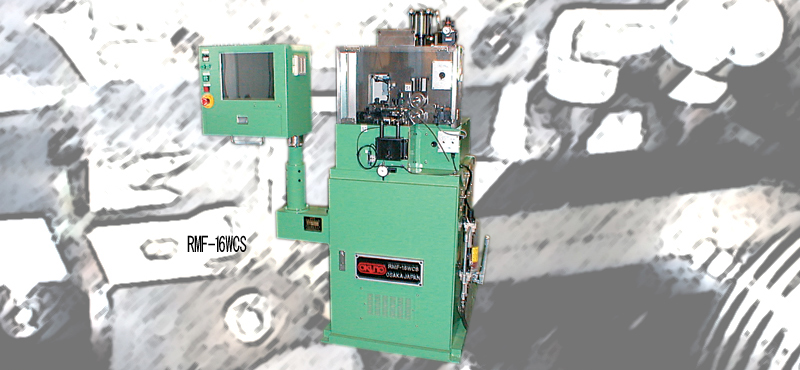

| RMF-WS型機の高速タイプの機械です。ウェーブスライドの動作をACサーボモーターによるカム駆動に変更する事 で実現しました。 This is the high speed type machine of RMF-WS type machine. "Wave Forming Slide" is driven by AC servo motor. This realizes high-speed drive. |
 |

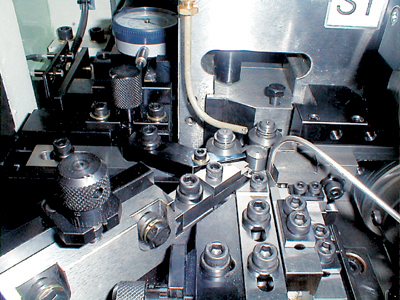

| ツールレイアウト Tool Layout |
 |
 |
 |
||
|
台形ウェーブスプリング |
ウェーブリング |
二重リング DOUBLE COILED RING |
| 項 目 | RMF-16WCS | RMF-30WCS | RMF-50WCS | RMF-80WCS | |
| ワーク Work |
加工可能線径 Wire Size |
2.0mm2（断面積） Cross Section Area |
7.0mm2（断面積） Cross Section Area |
19.5mm2（断面積） Cross Section Area |
50.0mm2（断面積） Cross Section Area |
| (φ1.6mm相当） （Equivalent to φ1.6mm) |
(φ3.0mm相当） （Equivalent to φ3.0mm) |
(φ5.0mm相当） （Equivalent to φ5.0mm) |
(φ8.0mm相当） （Equivalent to φ8.0mm) |
||
| 最大リング外径 Max.Ring O.D. |
40mm | 160mm | 250mm | 300mm | |
| 最小リング内径 Min Ring I.D. |
15mm | 40mm | 60mm | 80mm | |
| 線送り Wire feed |
速度 Feeding Speed |
27m/min(Max) | 27m/min(Max) | 27m/min(Max) | 27m/min(Max) |
| 入力単位 Input Unit |
0.01mm | 0.01mm | 0.01mm | 0.01mm | |
| サーボモーター Servo motor |
0.2kw | 3.0kw | 4.4kw | 5.5kw | |
| 引きピン Pull Back Pin |
スライド速度 Slide Speed |
143mm/sec(Max) | 85mm/sec(Max) | 70mm/sec(Max) | 65mm/sec(Max) |
| サーボモーター Servo motor |
0.05kw | 0.2kw | 0.4kw | 0.9kw | |
| 入力単位 Input Unit |
0.01mm | 0.01mm | 0.01mm | 0.01mm | |
| 下成形スライド Upper Slide |
駆動方式 Drive |
ACサーボモータ-/カム AC Servo Motor/Cam |
ACサーボモータ-/カム AC Servo Motor/Cam |
ACサーボモータ-/カム AC Servo Motor/Cam |
ACサーボモータ-/カム AC Servo Motor/Cam |
| サーボモーター Servo motor |
0.6kw | 2.0kw | 3.0kw | 5.5kw | |
| スライドストローク Slide Stroke |
±2.0mm(Max) | ±7.5mm(Max) | ±12.5mm(Max) | ±15.0mm(Max) | |
| スライド速度 Slide Speed |
1000 Wave/min(Max) | 800 Wave/min(Max) | 500 Wave/min(Max) | 300 Wave/min(Max) | |
| 入力単位 Input Unit |
0.01mm | 0.01mm | 0.01mm | 0.01mm | |
| 下切断スライド Upper Slide |
駆動方式 Drive |
ON/OFF | ACサーボモータ-/カム AC Servo Motor/Cam |
ACサーボモータ-/カム AC Servo Motor/Cam |
ACサーボモータ-/カム AC Servo Motor/Cam |
| 駆動源 Drive |
エアシリンダー Air Cylinder |
0.9kw(AC Servo Motor) | 1.3kw(AC Servo Motor) | 2.9kw(AC Servo Motor) | |
| 切断力 Cutting Power |
400Kg | 12t | 3.0t | 8.0t | |
・特別オプションや追加仕様等については、製品毎にご相談に応じます。 ・About a special optional equipment or additional specification , it responds to consultation for every product. |
・機械仕様は、予告なしに変更される場合があります。 ・Machine specification may be changed without a preliminary announcement. |
