ウェーブを成形するスライドと切断スライドの両方を成形ラインよりも下側に配置する事により、調整作業を行いやすい
構造にしました。また、上側のスライドを無くすことにより、巻き数の多い多重巻き製品の加工が可能になりました。

In this machine, both "Wave Forming Slide" and "Cutting slide" are positioned below from the wire line.
This is effective in easing adjustment work.. In addition the processing of a high height of wave spring is enabled
etc. can carry out easily only by change of a numerical value.

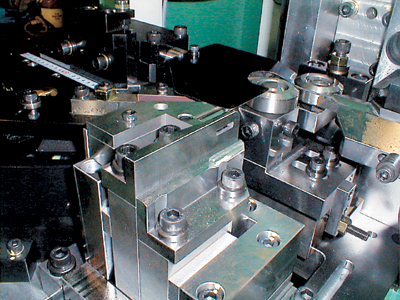

RMF-50WS　ツールレイアウト
RMF-50WS　Tool Layout



変形リング FORMED RING		ウェーブリングいろいろ VARIOUS WAVE RINGS

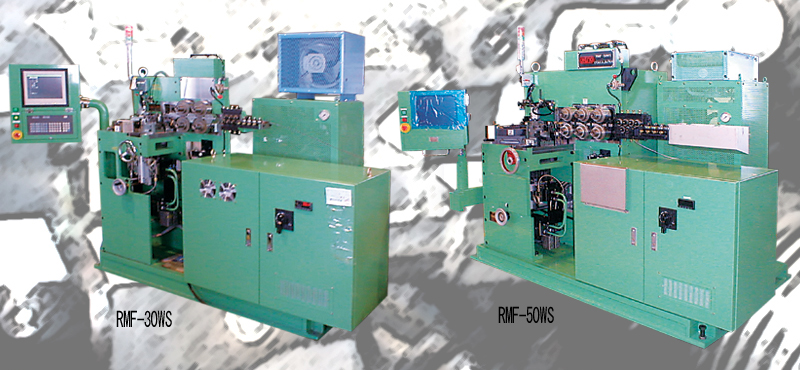

項　目		RMF-30WS	RMF-50WS	RMF-80WS
ワーク Work	加工可能線径 Wire Size	7.0mm²（断面積） Cross Section Area	19.5mm²（断面積） Cross Section Area	50.0mm²（断面積） Cross Section Area
	加工可能線径 Wire Size	(φ3.0mm相当）（Equivalent to φ3.0mm)	(φ5.0mm相当）（Equivalent to φ5.0mm)	(φ8.0mm相当）（Equivalent to φ8.0mm)
	最大リング外径 Max.Ring O.D.	160mm	250mm	300mm
	最小リング内径 Min Ring I.D.	40mm	60mm	80mm
線送り Wire feed	速度 Feeding Speed	100m/min(Max)	90m/min(Max)	80m/min(Max)
	入力単位 Input Unit	0.01mm	0.01mm	0.01mm
	サーボモーター Servo motor	3.0kw	4.4kw	5.5kw
引きピン Pull Back Pin	スライド速度 Slide Speed	85mm/sec(Max)	70mm/sec(Max)	65mm/sec(Max)
	サーボモーター Servo motor	0.2kw	0.4kw	0.9kw
	入力単位 Input Unit	0.01mm	0.01mm	0.01mm
下成形スライド Upper Slide	駆動方式 Drive	油圧サーボシリンダー Oil Hydraulic Servo Cylinder	油圧サーボシリンダー Oil Hydraulic Servo Cylinder	油圧サーボシリンダー Oil Hydraulic Servo Cylinder
	スライド速度 Slide Speed	170mm/sec(Max)	200mm/sec(Max)	80mm/sec(Max)
	スライドストローク Slide Stroke	30mm	30mm	30mm
	入力単位 Input Unit	0.01mm	0.01mm	0.01mm
	切断力 Cutting Power	2.0t	3.0t	7.8t
油圧ユニット Oil Hydraulic　Unit	モーター容量 Motor Capacity	3.7kw	5.5kw	7.5kw
	元圧力 Original Pressure	100kg/mm²	100kg/mm²	100kg/mm²
	冷却方式 Cooling Style	空冷 Air-Cooling	空冷 Air-Cooling	空冷 Air-Cooling

　　

・特別オプションや追加仕様等については、製品毎にご相談に応じます。
・About a special optional equipment or additional specification , it responds to consultation for every product.

・機械仕様は、予告なしに変更される場合があります。
・Machine specification may be changed without a preliminary announcement.
