ジグザグ成形機の製品一例 PRODUCTS OF ZIG-ZAG SPRING FORMER

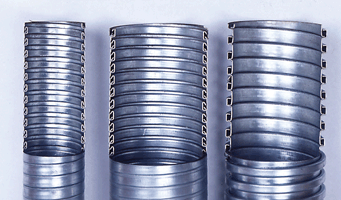

フレキシブルチューブ製造機の製品一例 PRODUCTS OF FLEXIBLE TUBE (PLANT TUBE) MANUFACTURING MACHINE

項　目 ジグザグバネ成形機 ZIG-ZAG SPRING FORMER 線　径 Wind dia φ2.5～4.0mm ピッチ pitch 15～40mm 巾 Width 20～60mm モーター Motor 2.2kw 機械大きさ Machine dimension 720(W)×900(L)×1320(H) 機械重量 Machine dimension 750kg

項　目 FT-5 加工可能材料寸法 Material size can be used 厚　0.2～0.6mm　（Thickness) 巾　8.0～15mm (Widch) 加工可能コイル径 Coil dia. can be used φ15～45mm 材料送り出し速度 Materrial feed speed 10 ,16 ,25 ,40m/min 主モーター MAIN MOTOR 1.5kw 6P 空圧源 Air pressuer 4kg/cm2 巻き取りドラム径 Wind up device Drum size φ800mm 巻き取り装置回転数 Wind up device Rotation speed 65～300rpm 無段変則（No step） 機械大きさ Machine dimension 本体 Machine 1500(W)×955(L)×1800(H) 巻き取り装置 Wind up device 900(W)×900(L)×1000(H)

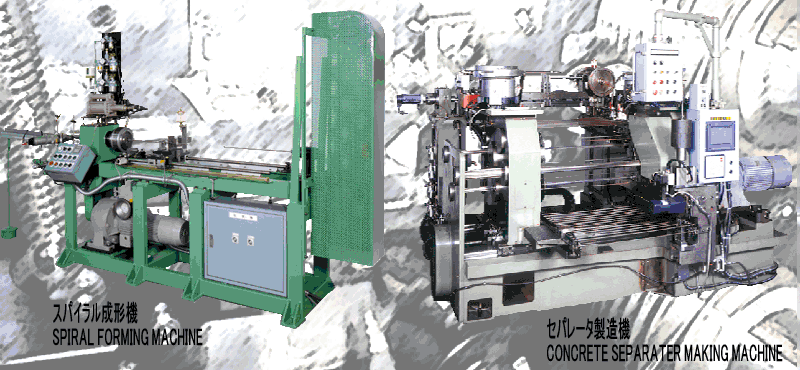

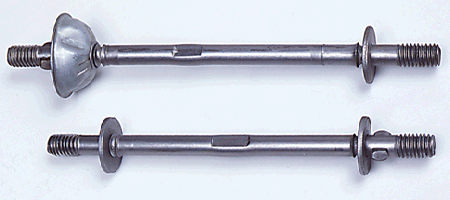

スパイラル成形機の製品一例 PRODUCTS OF SPIRAL FORMING MACHINE		セパレータ CONCRETE SEPARATER

項　目 スパイラル成形機 Spiral Forming Machine 加工可能材料寸法 Material size can be used 板厚　0.8～1.2mm 板巾2.0～5.5mm 　Thickness 　　　　Width 加工可能製品寸法 Product to be used I.D.φ5.0～10.0 O.D.φ8.0～20.0mm 加工可能巻長さ Product Lenght to be made 0～900mm 巻き方向 Winding direction 左・右 Left ・ Right 巻き軸スピンドル速度 Winding spindle r.p.m. 38～150r.p.m. 無段変速 　　　　　　　　No stop モーター Motor 巻き軸 Winding spindle 2.2kw 4p 送り戻しモーター Pull back motor 0.9kw 4p

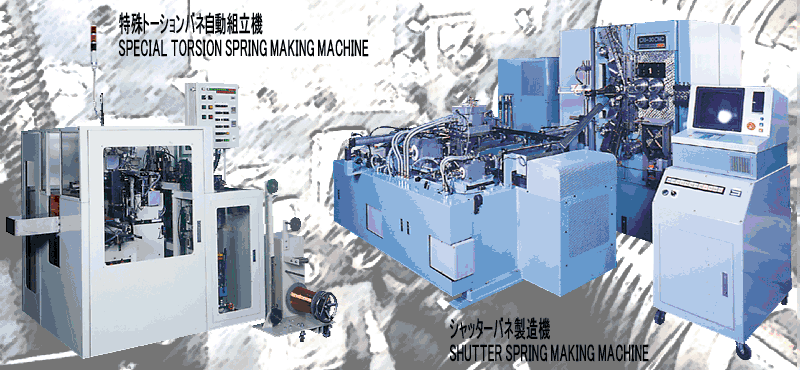

シャッターバネ製品一例 PRODUCTS OF SHUTTER SPRING
