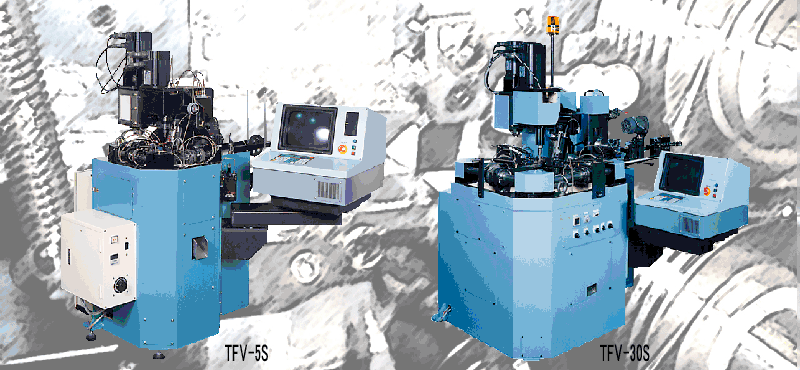

縦型の軸巻き式コイル成形機で、足部の曲げ加工等の複雑加工を可能にする為、スピンドル軸、ピッチ軸、 線送り軸、カム軸にACアダプターを採用し、数値制御を行っています。 ニクロム線コイルやタングステン発光コイル、銅線ブレーカーコイル等の成形に適しています。 These are vertical type torsion spring formers that use CNC control. They also use precision AC servo motors for spindle, pitch, wire feed, and cam drive in order to produce complex sping configurations. These machines are best for producing spring products made from nickel chrome wire coils, luminous tungsten coils, or copper wire circuit breaker coils.

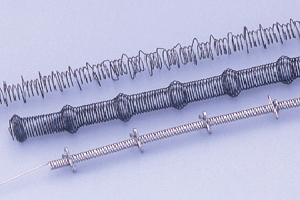

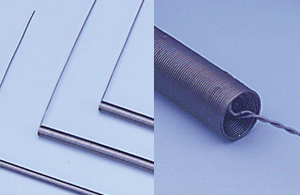

二クロム線コイル NICKEL-CHROM STEEL WIRE COIL		銅線皮むきコイル COPPER WIRE COIL WITH PARTIAL DECOATED

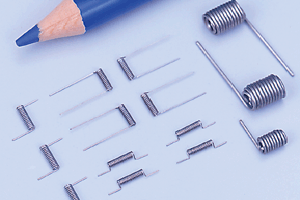

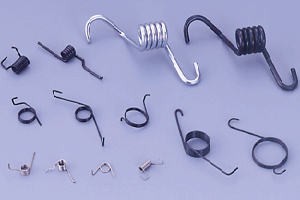

製品一例 PRODUCTS		製品一例 PRODUCTS

製品一例 PRODUCTS

項 　目 TFV-5S TFV-15S TFV-30S 加工可能線径 Wire diameter to be used φ0.05～0.5mm φ0.5～1.5mm φ0.8～3.0mm 加工可能最大コイル外径 Max.coiling outer diameter φ30mm φ50mm φ80mm リード長さ Lead leg length 80mm 110mm 150mm スピンドル軸回転数 Max. rpm. spindle axis 0～3000rpm 0～500rpm 0～500rpm スピンドル軸制御 Accurracy of spindle control 0.3° 0.3° 0.3° 巻方向 Winding direction 左、右 Left/Right 左、右 Left/Right 左、右 Left/Right ピッチストローク Pitch stroke 50mm 70mm 90mm ピッチ制御 Accuracy of Pitch control 0.01mm 0.01mm 0.01mm 各軸モーター　　　 　　スピンドル軸 Moter 　　　　　　　　　spindle axis 　　　　　　　　　　　　　線送り軸 　　　　　　　　　　　　 　W.Feed axis 　　　　　　　　　　　 　 ピッチ軸 　　　　　　　　　　　　 　Pitchi axis 　　　　　　　　　　 　　 カム軸 　　　　　　　　　　　　 　Cam aXIS　 0.7kw 0.3kw 0.45kw 0.85kw 1.8kw 0.85kw 0.85kw 2.9kw 2.9kw 1.3kw 0.85kw 4.4kw 機械寸法 Machine dimension 1420(W)×840(L)×1700(H) 1600(W)×1470(L)×1800(H) 1600(W)×1470(L)×2000(H) 設置スペース Installation space (ref) 1.5m×2.5(min) 1.8m×3.0(mi) 2.0m×3.5(min）
