ACサーボモーターを採用し、より複雑な加工を可能にする為にコイル成形機と多方向スライド成形機を組み合わせました。最大８軸まで軸数の追加が可能です。
CF type machine is the coil former combined with multi slide forming machine
for the pupose ofmaking complicated spring. Additional servo controlled
axis available (Max..8 axes total).
-

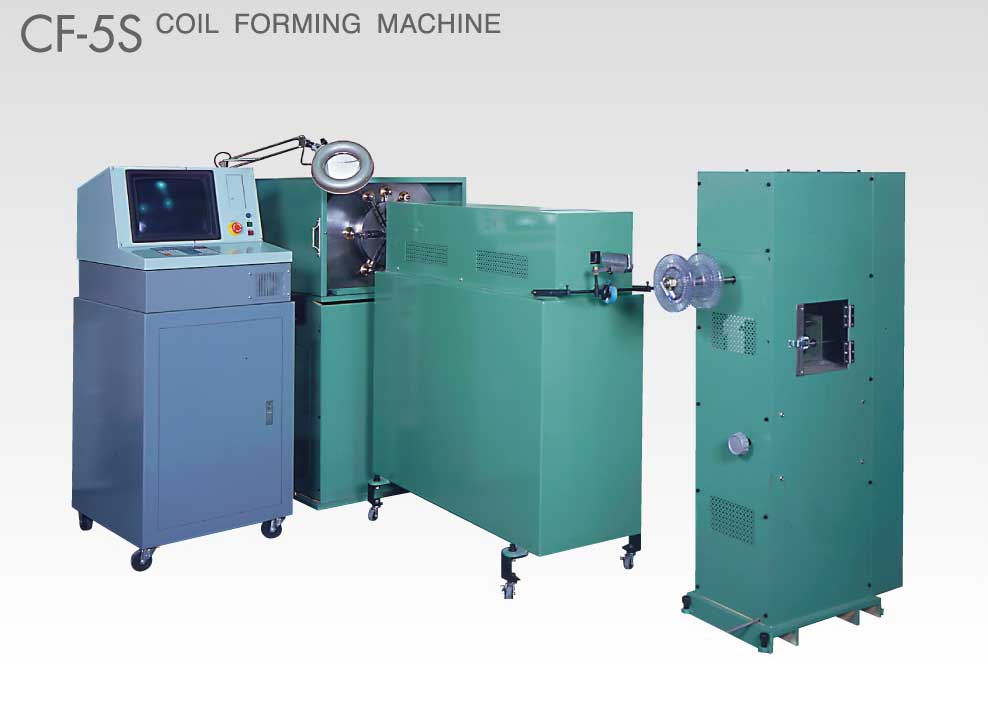

CF-5S
-

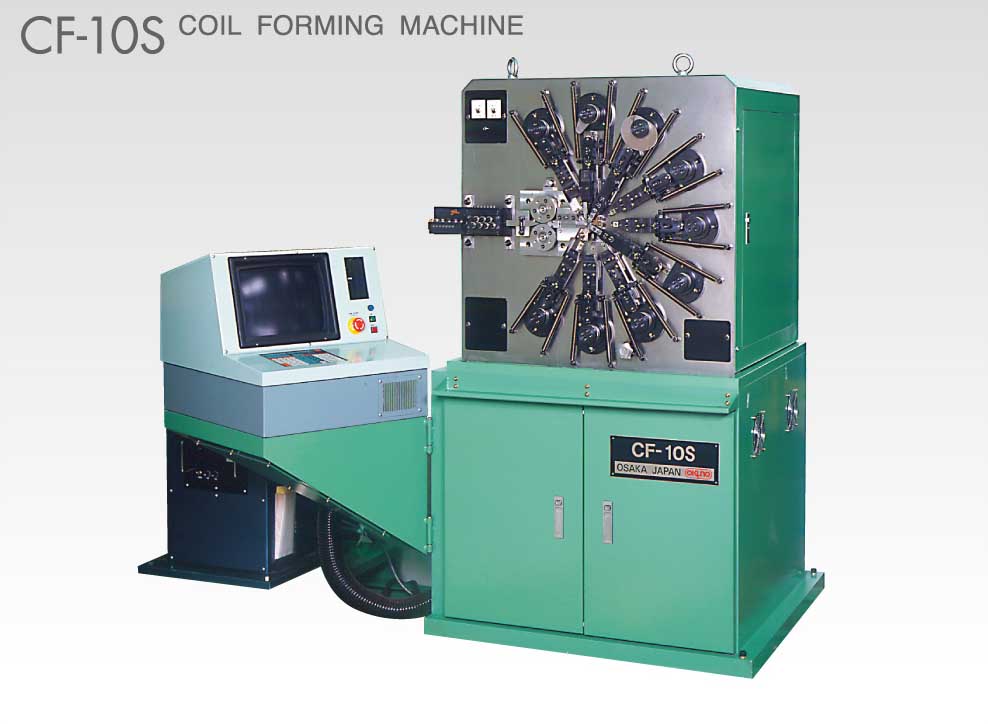

CF-10S
-

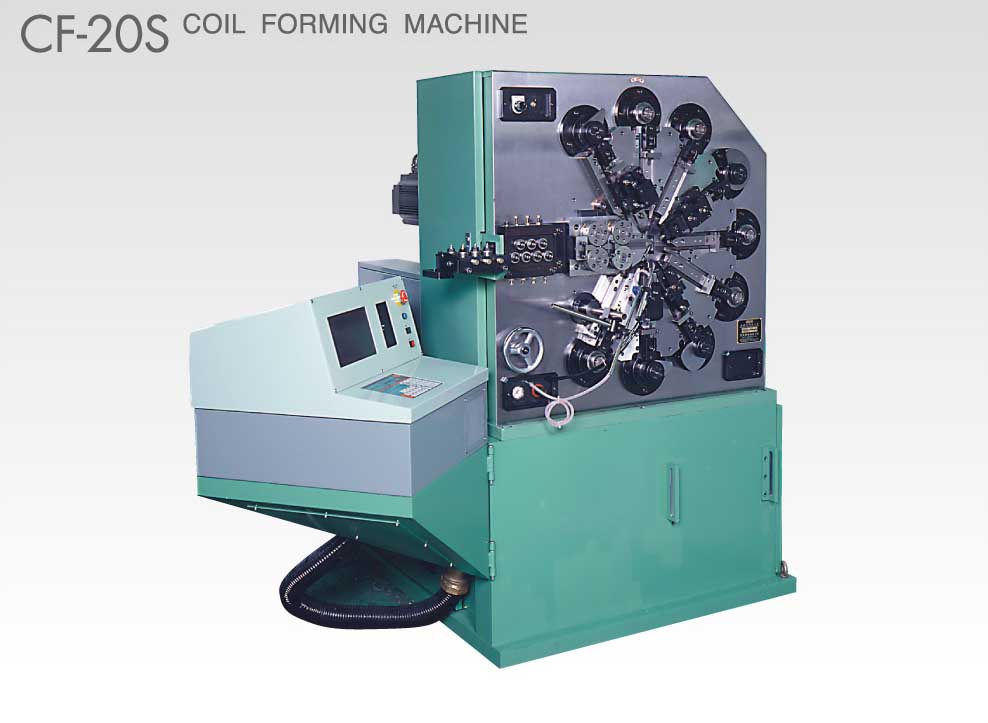

CF-20S
-

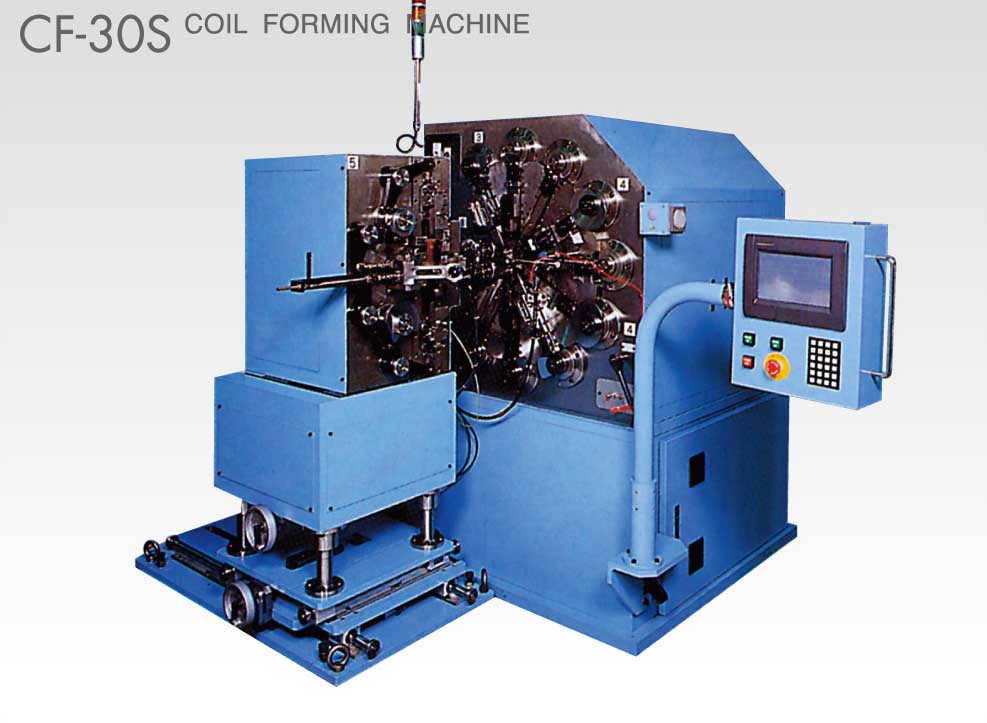

CF-30S
ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.
-
リング
-
密着コイル
-
押バネ
-
変形押バネ
-
片フックバネ
-
引張りバネ
-
トーションバネ
-
ゼンマイ
-
線細工バネ
-
うす板バネ
-
タングステンコイルフィラメント
-
楕円バネ
-
コントロールチューブ
-
銅線皮むきコイル
-

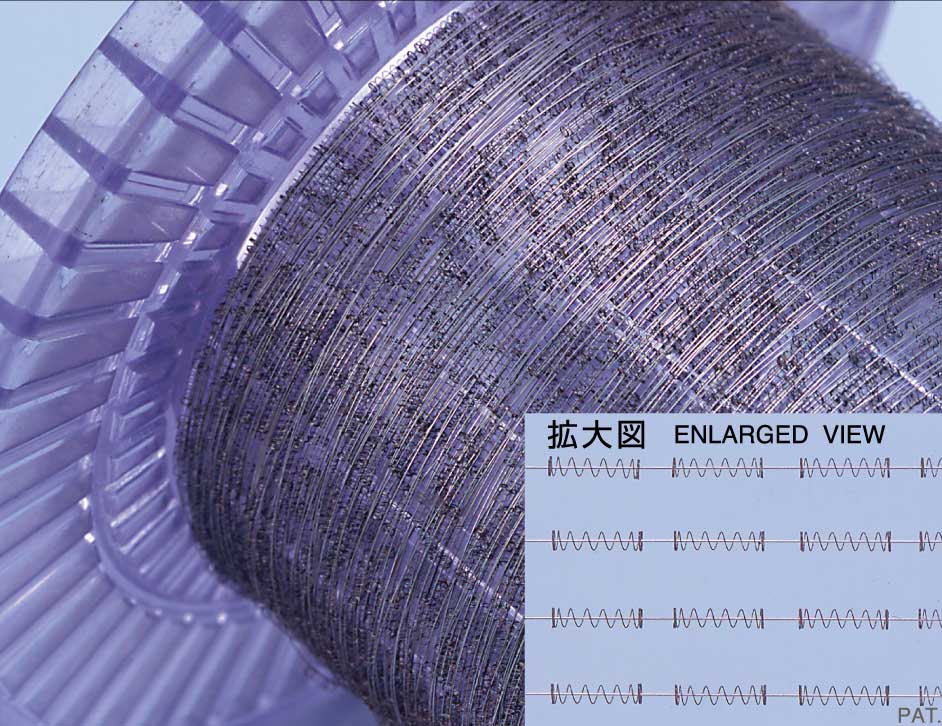

パッケージコイラーサンプル SAMPLE OF PACKAGE COILER
-

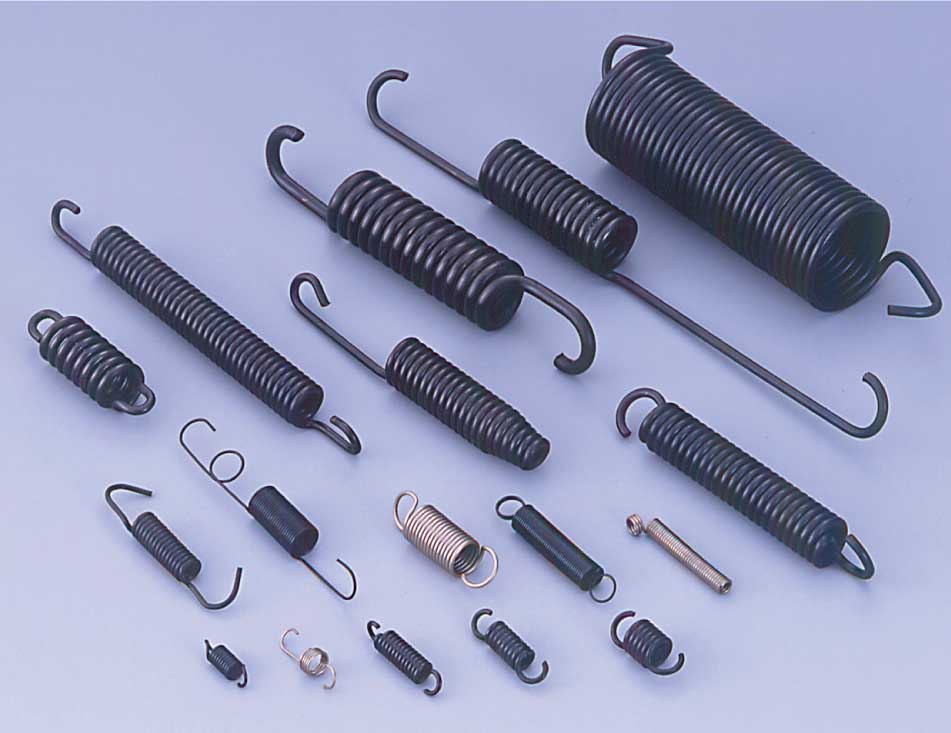

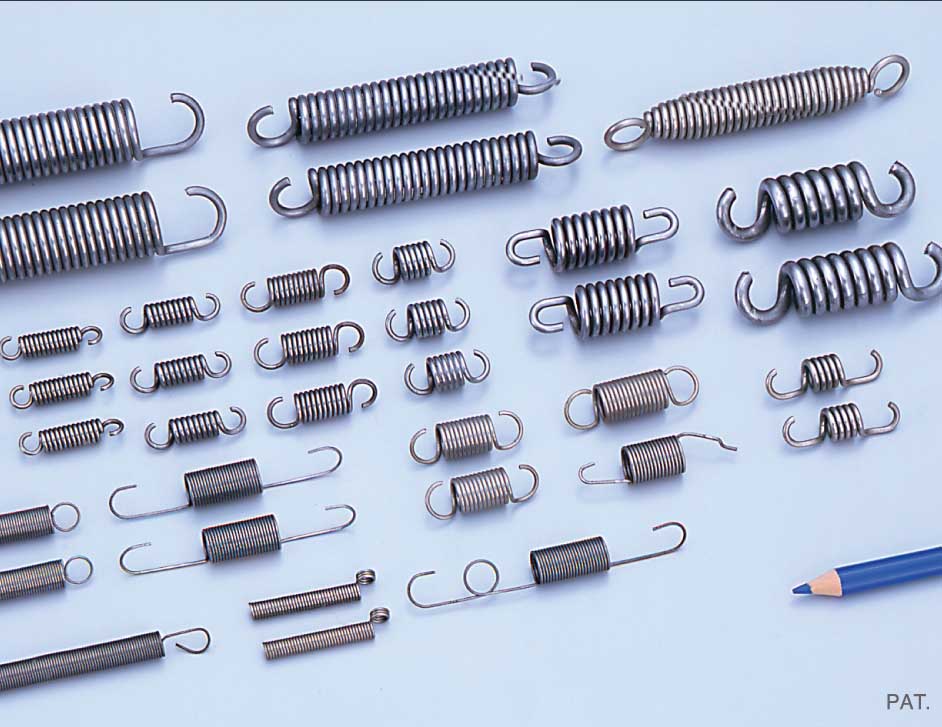

引バネ製品一例 PRODUCTS
-
引バネ EXTENSION SPRING
-

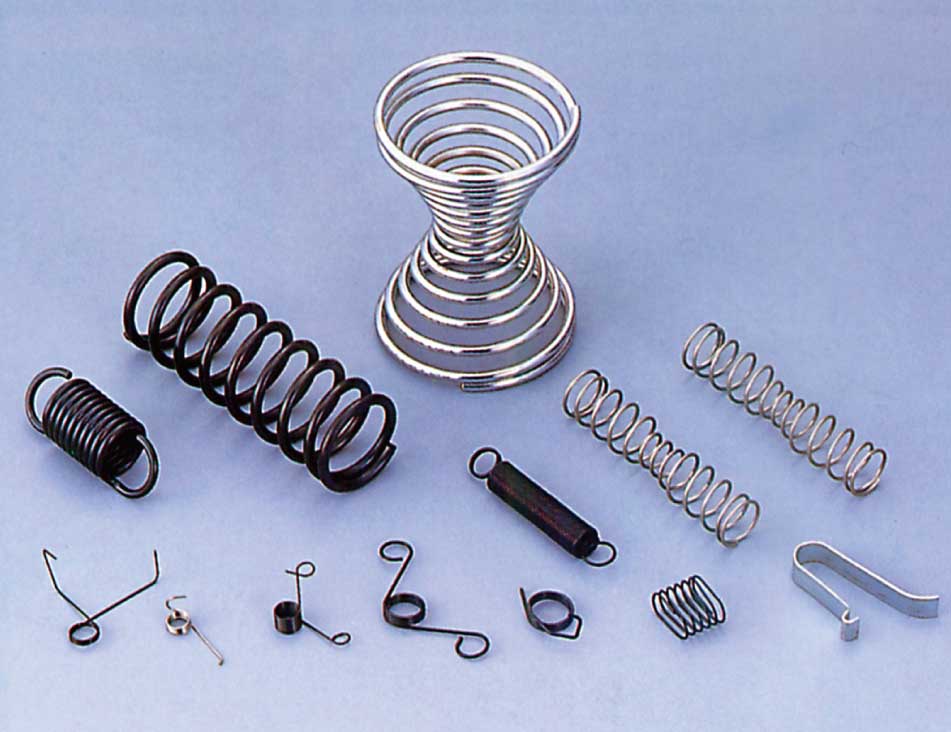

CF型による製品例 ＳAMPLES BY CF TYPE MACHINE
| 項 目 Item |
CF-5S | CF-10S | CF-20S | CF-30S |
|---|---|---|---|---|
| 加工可能線径 Wire diameter to be used |
φ0.05～0.5mm | φ0.3～1.0mm | φ0.6～2.0mm | φ0.8～3.0mm |
| 線送りスピード Wire feeding speed |
80m/min.(Max) | 80m/min.(Max) | 80m/min.(Max) | 80m/min.(Max) |
| 線送り制御 Accuracy of wire feeding |
0.01mm | 0.01mm | 0.01mm | 0.01mm |
| 線送り最大長さ Max.wire feed length |
Free | Free | Free | Free |
| 加工可能最大コイル外径 Max.coilling outer diameter |
φ15mm | φ35mm | φ45mm | φ45mm |
| 各軸モーターMotor 線送り軸 W.feed axis ピッチ軸 Pitch axis カム軸 Cam axis |
0.3kw 0.2kw 1.3kw |
1.3kw 0.46kw 2.9kw |
3.0kw 0.8kw 4.0kw |
4.0kw 0.8kw 4.0kw |
| 機械大きさ Machine dimension |
1350(W)×850(L)× 1250（H) |
1500(W)×900(L)× 1600（H) |
1700(W)×1250(L)× 1750（H) |
1700(W)×1250(L)× 1750（H) |
| 設置スペース（参考） Installation Space(ref) |
3.0m×1.5m(min) | 3.3m×1.8m(min) | 3.5m×2.0m(min) | 3.5m×2.0m(min) |
