線バネ、薄板バネ、溶接バネ、組合わせ加工等を行うのに優れた多方向スライド加工式プレス機です。コイリングマシンと同様OKUNO独自の機構を多数装備しています。
These are multi-slide press forming machines which can produce small wire
springs, leaf springs, brazing rings and other springs and wire foms. The
FM forming machines are also capable of parts assembly. Basic spring forms
which can be made by the FM spring formers.
-

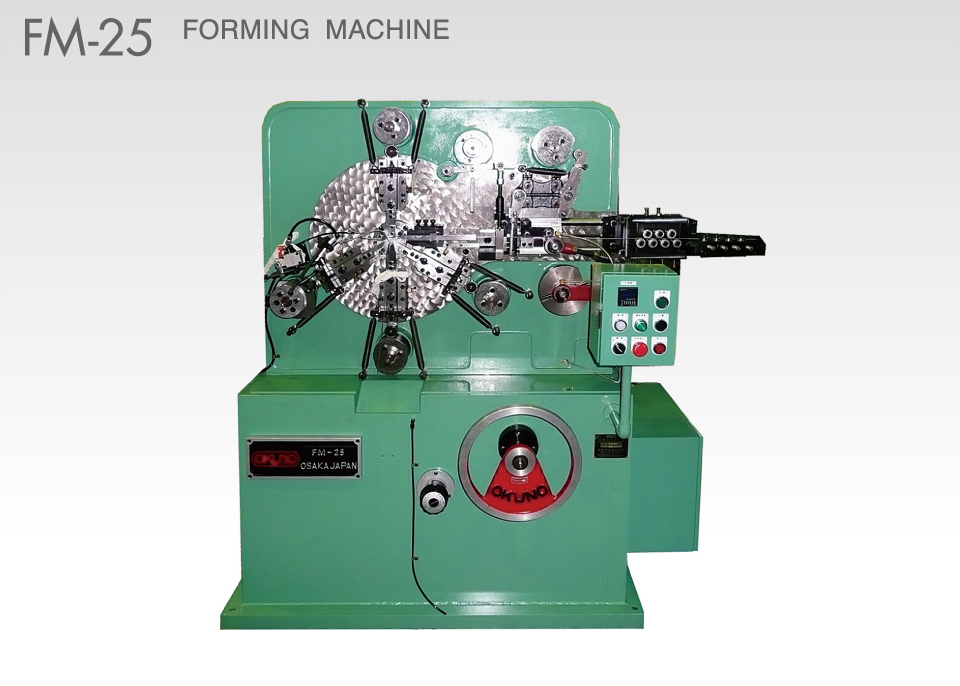

FM-25
-

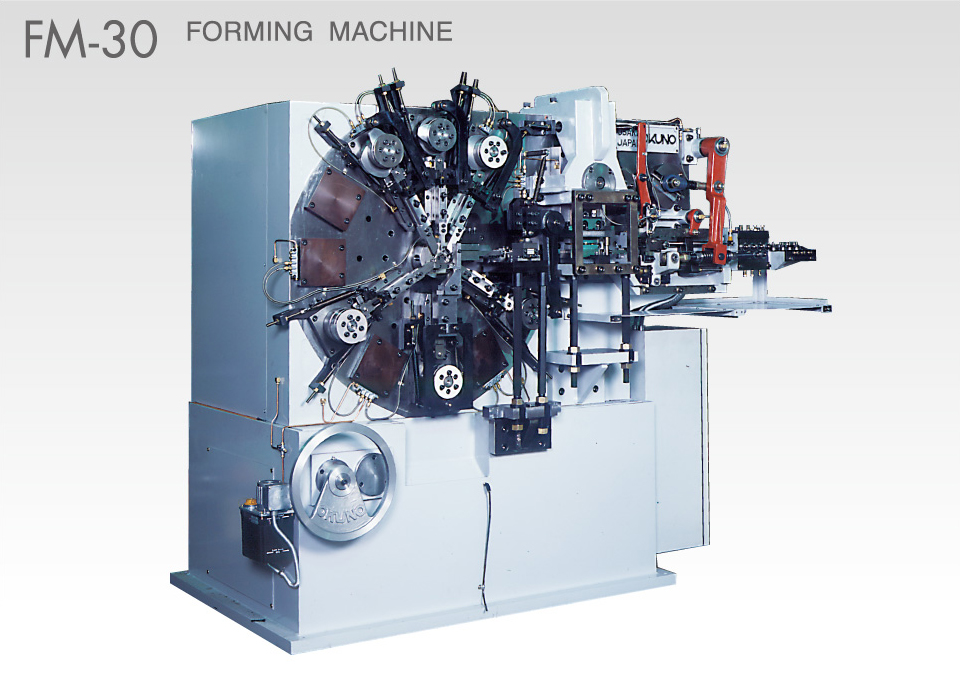

FM-30
-

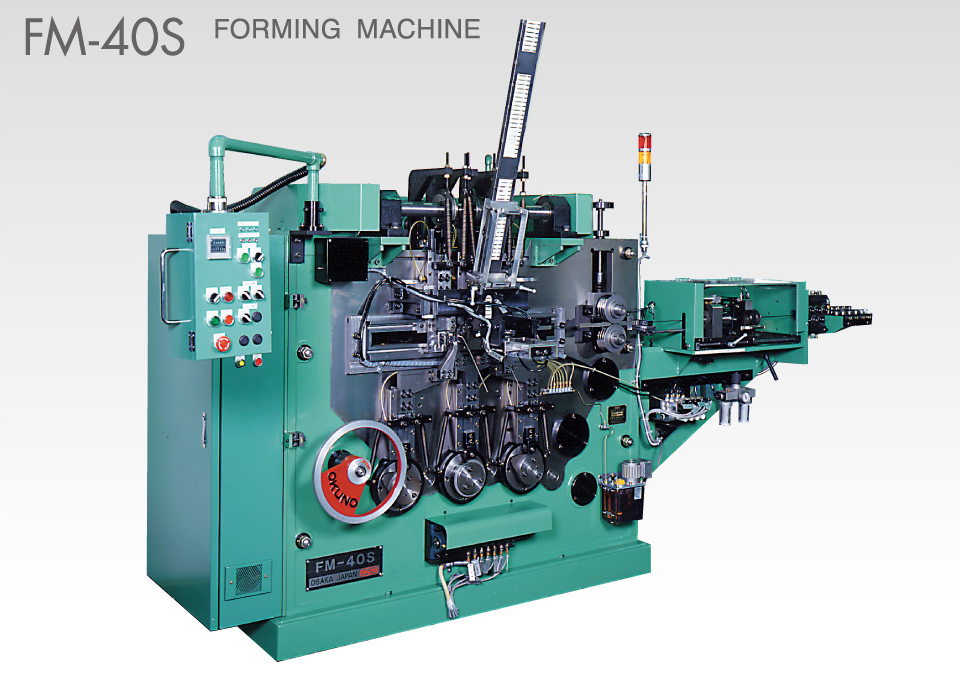

FM-40S
-

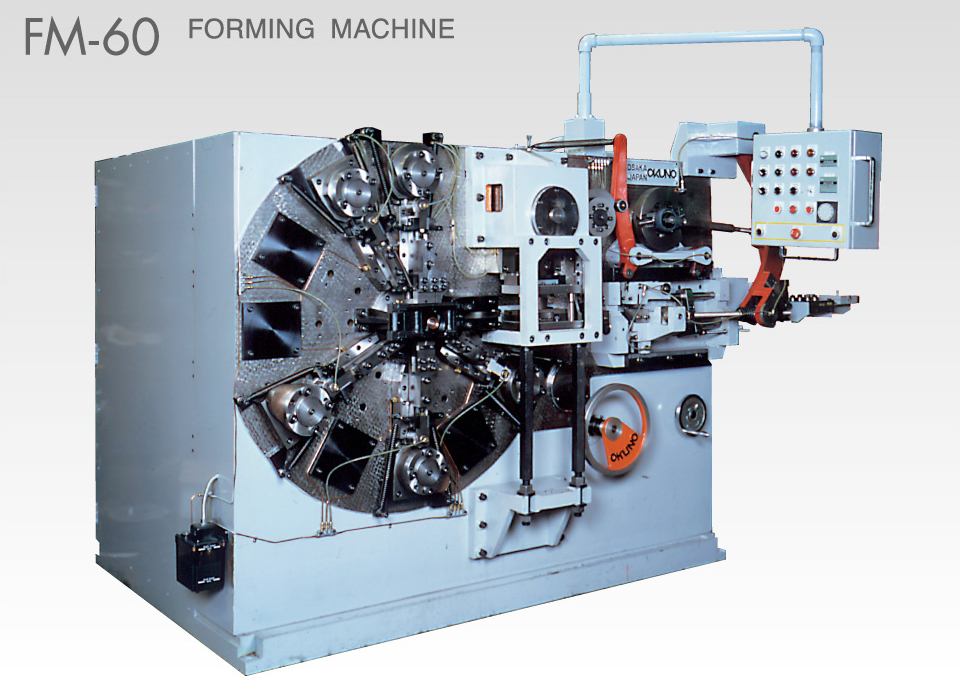

FM-60
ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.
-
うす板バネ
-
Wトーションバネ
-
線細工バネ
-

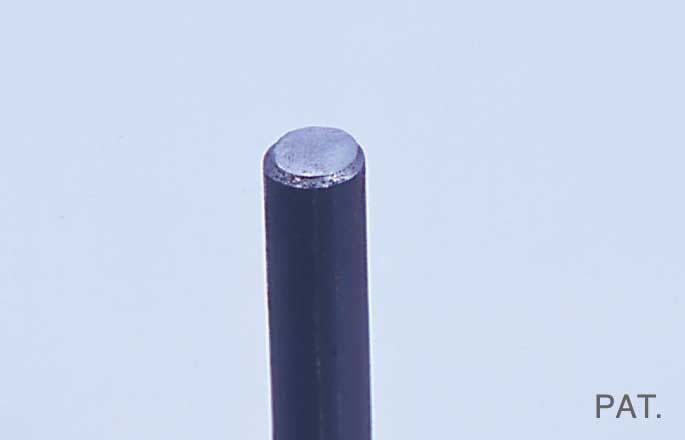

面取り CHAMFERING
-

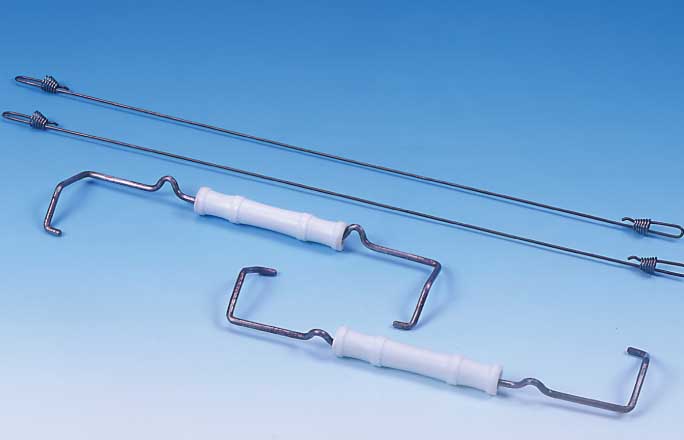

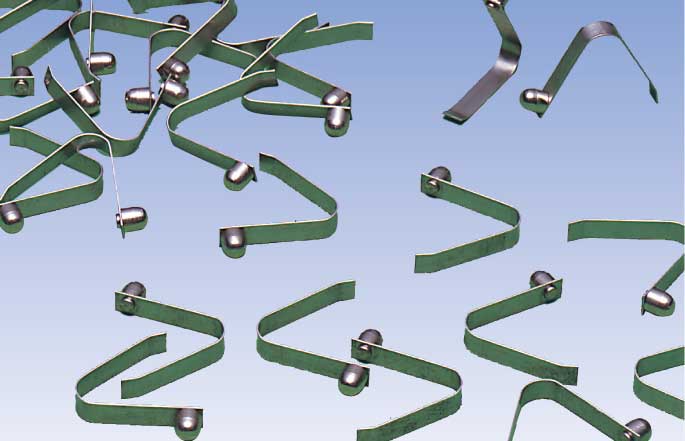

組み合わせ ASSEMBLING
-
組み合わせ ASSEMBLING
-
溶接 WIELDING
-

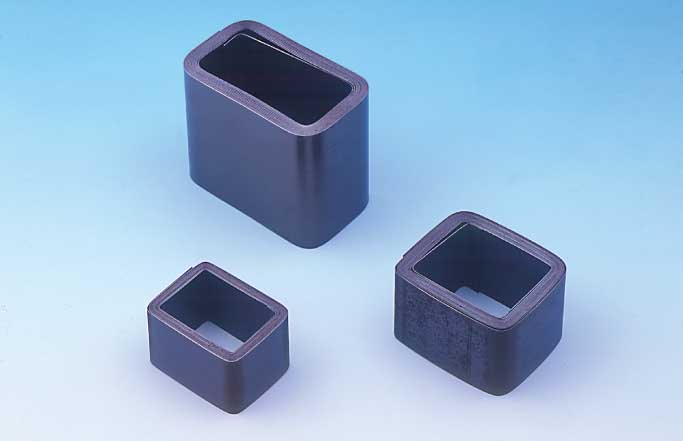

重ね巻き DOUBLE COIL WINDING
-

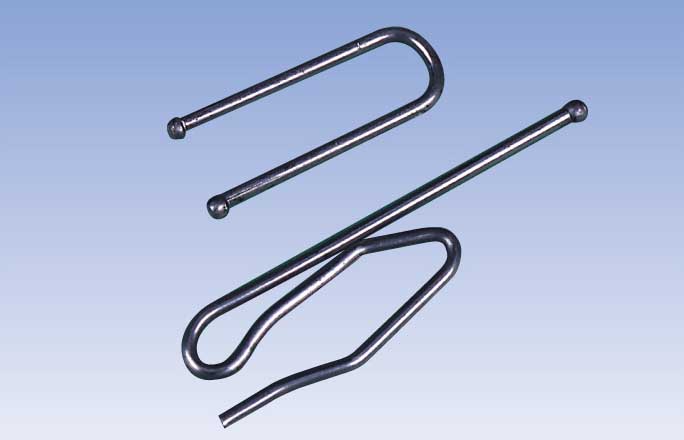

ヘッディング HEADING
-

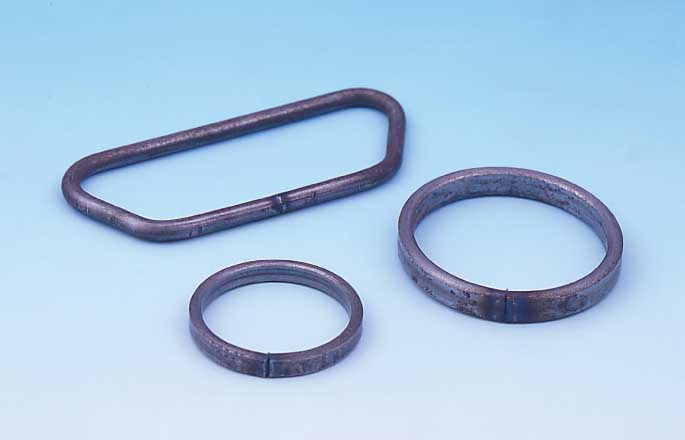

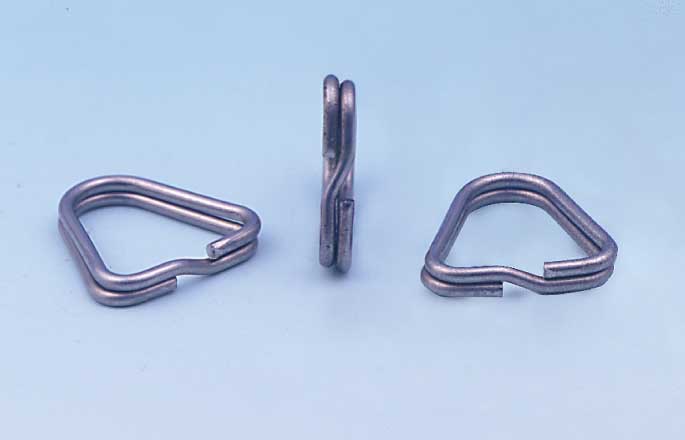

二重リング DOUBLE RING FORMING
-

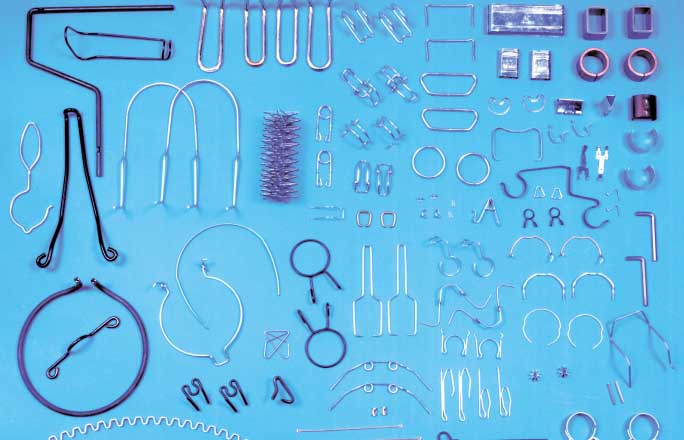

製品一例 PRODUCTS
| 項 目 Item |
FM-25 | FM-30 | FM-40S | FM-60 |
|---|---|---|---|---|
| 加工可能材料範囲丸線 Wire capacity |
φ0.4～2.5mm (Hoop=13mmWidth) |
φ0.8～3.0mm (20mm) |
φ1.5～3.0mm (25mm) |
φ2.5～6.0mm (60mm) |
| 線送り最大長さ Max.wire feed length |
135mm | 250mm | 700mm | 300mm |
| プレス能力 Punching press power |
1.5t | 8.5t | - | 15t |
| スライド推力 Thrust force of slide |
1.0t | 1.3t | 1.3t | 4.5t |
| 生産スピード Production speed (60Hz) |
40～160pcs/min | 30～120pcs/min° | 9～36pcs/min | 20～80pcs/min |
| 主モーター Main motor |
1.5kw 4p | 2.2kw 4p | 2.2kw 4p | 7.5kw 4p |
| 機械大きさ Machine dimension |
1500(W)×870(L)× 1665(H) |
1930(W)×1200(L)× 1760(H) |
2150(W)×1000(L)× 1600(H) |
2650(W)×1700（L)× 1900(H) |
・FM-40S型機には、線送り軸にACサーボモーターを使用しています。
・AC Servo Motor is used for the wire feed axis on FM -40S type machine.
※生産スピードは60Hz時の場合です。Production rate is in the case of 60Hz.
