丸線より１巻もしくは２巻のリングを製作するのに適した機械です。RM-S型は線送り構造に、数値制御を取り入れた新世代型の機械です。
This machine is suitable for making 1 or 2 tuen ring by round wire. NC
wire feed system is adoptedon RM-S type machine. It's new generation.
-

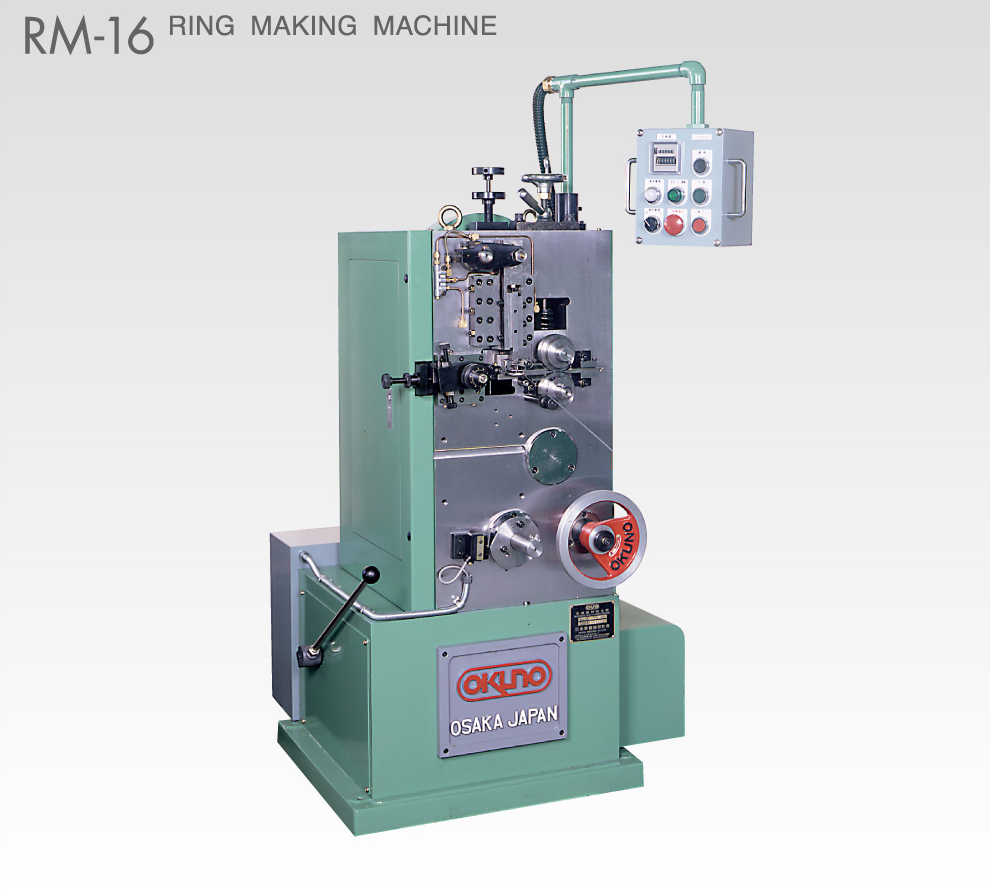

RM-16
-

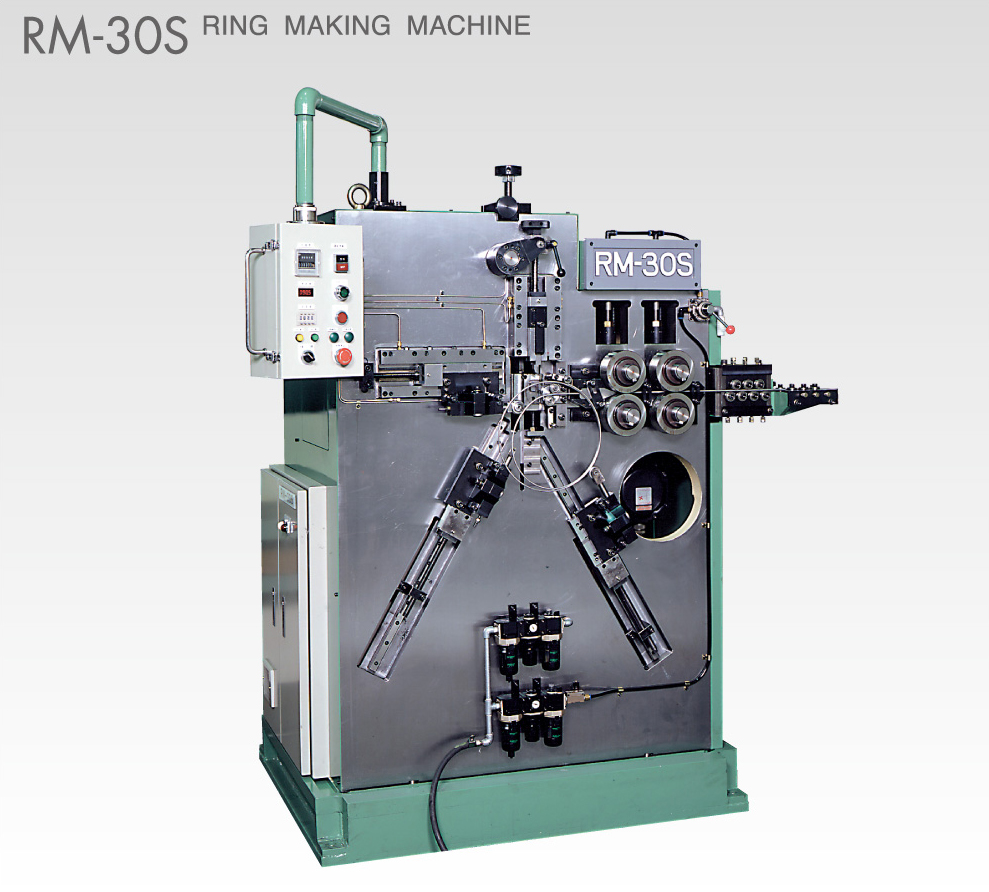

RM-30S
-

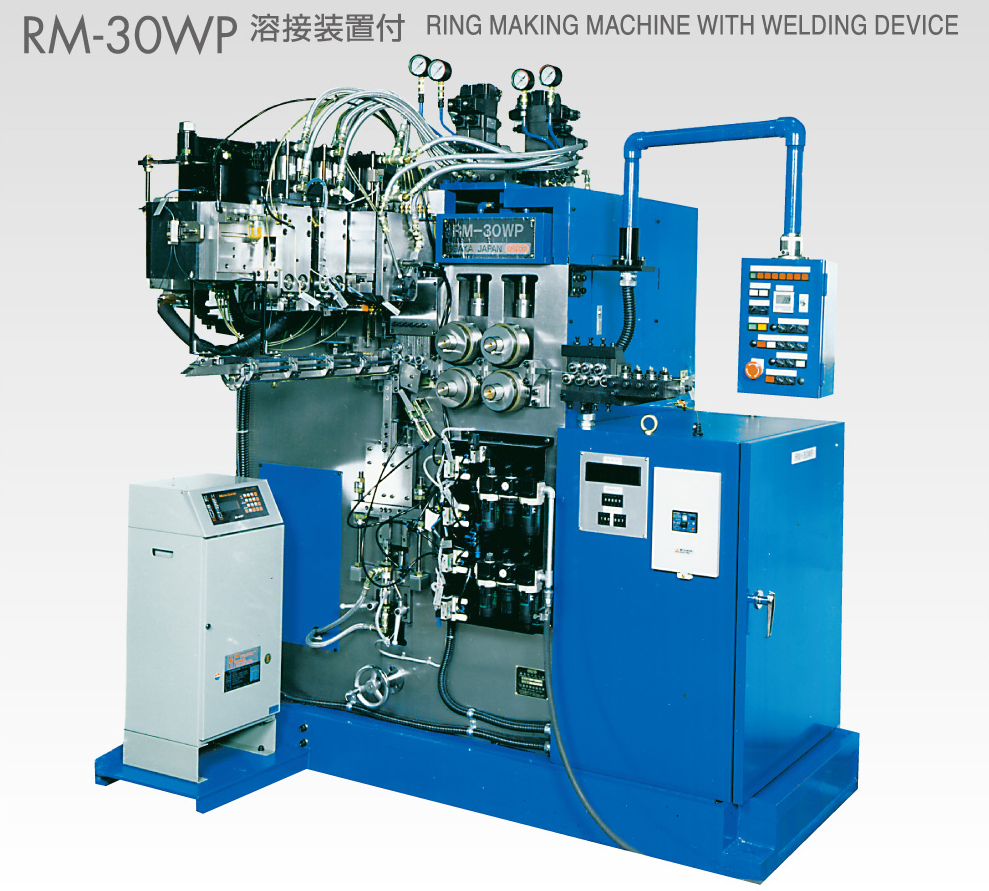

RM-30WP
-

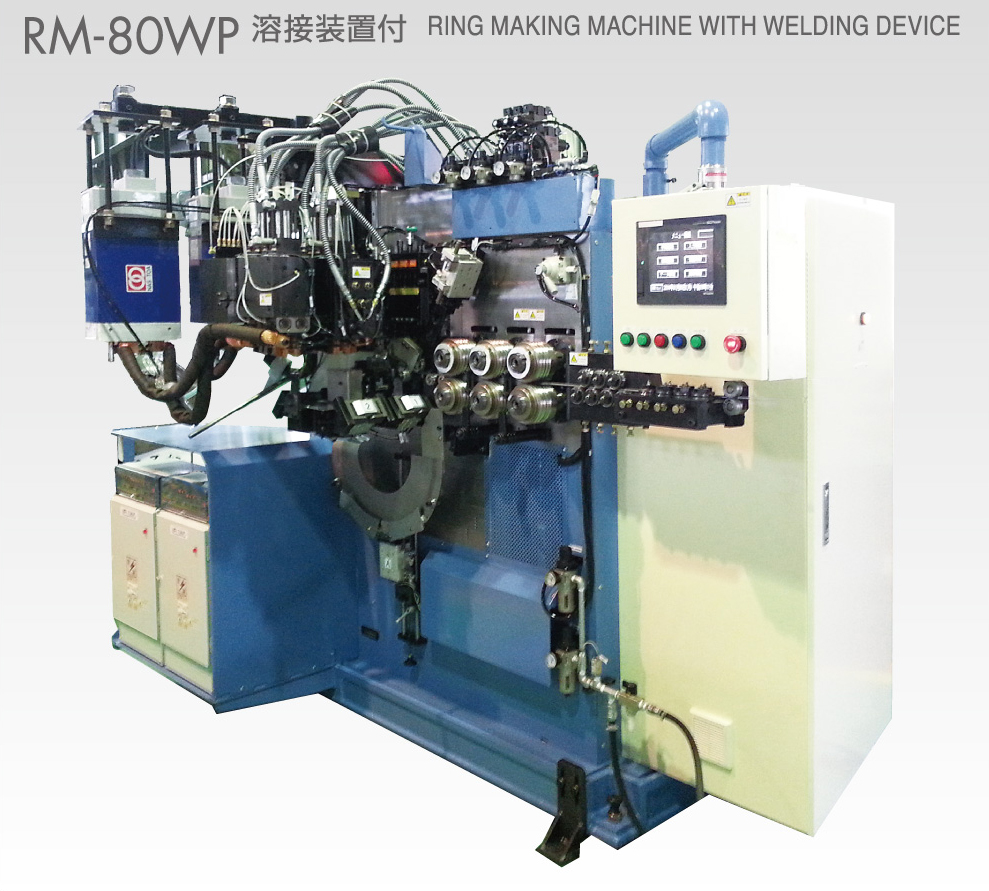

RM-80WP
ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.
-

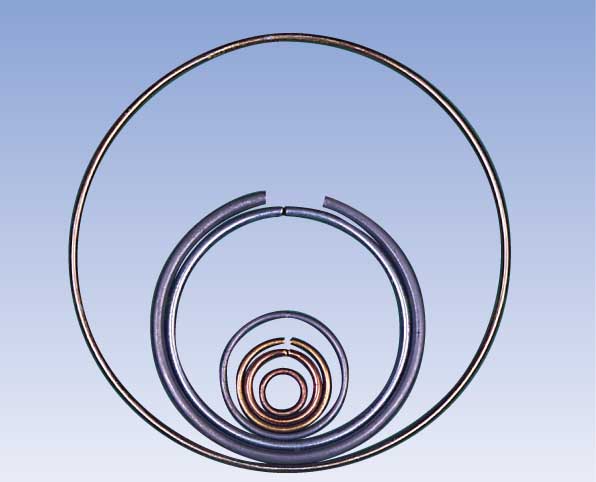

リング
-
密着コイル
-

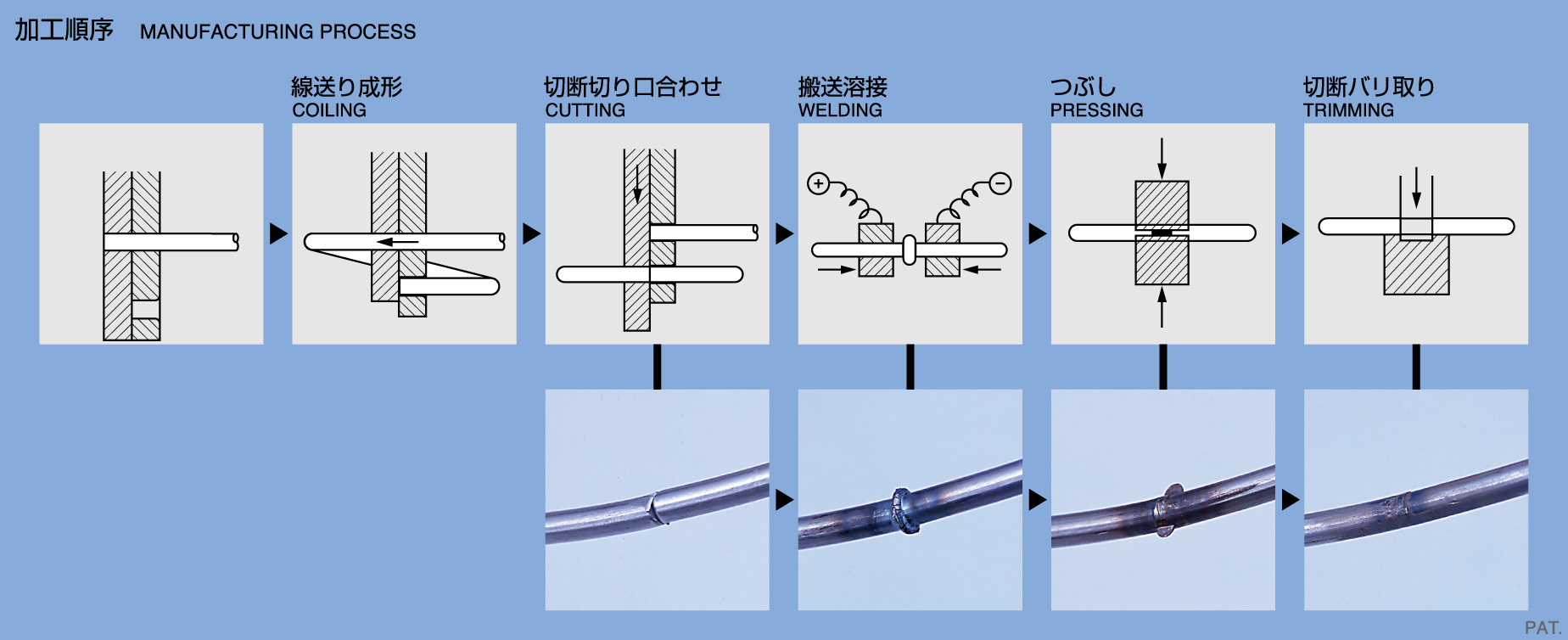

溶接リング
-

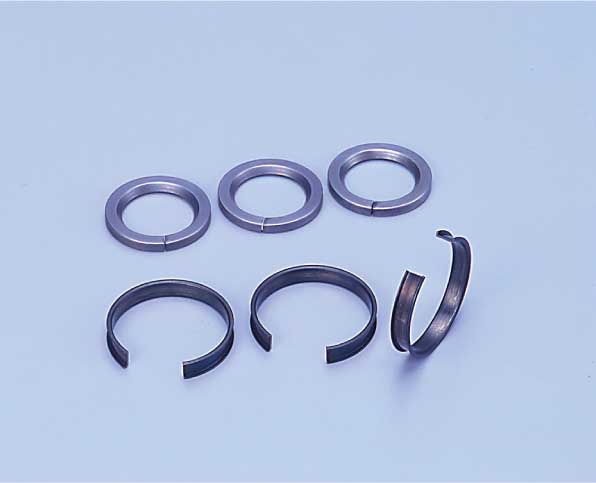

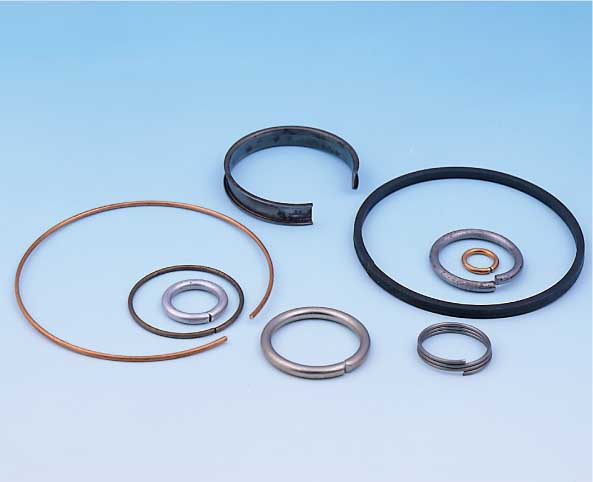

製品一例 PRODUCTS
-
製品一例 PRODUCTS
-
製品一例 PRODUCTS
| 項 目 Item |
RM-16 | RM-30 | RM-50 | RM-80 |
|---|---|---|---|---|
| 加工可能線径 Wire diameter to be used |
φ0.3～1.6mm | φ0.8～3.0mm | φ2.0～5.0mm | φ3.0～8.0mm |
| 加工可能最大コイル外径 Max.coilling outer diameter | φ20mm | φ50mm | φ75mm | φ100mm |
| 切断能力 Cutting power |
0.3t | 1t | 3t | 5t |
| 線送り最大長さ Max.wire feed length |
100mm | 500mm | 700mm | 2000mm |
| 生産スピード Production speed |
43～290pcs/min | 30～120pcs/min | 8～88pcs/min | 3～61pcs/min |
| 主モーター Main motor |
0.75kw 4p | 2.2kw 4p | 5.5kw 4p | 7.5kw 4p |
| 機械大きさ Machine dimension |
630(W)×750(L)×1400（Ｈ） | 1065(W)×1030(L)×1850（Ｈ） | 1965(W)×1350(L)×1950（Ｈ） | 2100(W)×1400(L)×2150（Ｈ） |
※生産スピードは60Hz時の場合です。Production rate is in the case of 60Hz.
| 項 目 Item |
RM-30S | RM-50S | RM-80S |
|---|---|---|---|
| 切断能力 Cutting power |
φ0.8～3.0mm | φ2.0～5.0mm | φ3.0～8.0mm |
| 加工可能最大コイル外径 Max.coilling outer diameter |
φ50mm | φ75mm | φ100mm |
| 切断能力 Cutting power |
1t | 3t | 5t |
| 線送り最大長さ Max.wire feed length |
999mm | 999mm | 999mm |
| 生産スピード Production speed |
3.0kw | 4.4kw | 6.0kw |
| 主モーター Main motor |
2.2kw 4p | 5.5kw 6p | 7.5kw 4p |
| 機械大きさ Machine dimension |
1300(W)×1200(L)×1850（Ｈ） | 1600(W)×1350(L)×2000（Ｈ） | 1800(W)×1550(L)×2150（Ｈ） |
