本機は楕円バネ成形機の専用機です。1点専用のツールを使用すれば超高速生産が可能です。ツール調整とデータ調整で多角型バネの高速生産も可能です。ノンストップ成型方式（PAT.)が可能な成形機です。
These are specialized machines used to form oval coils. They can produce
coils non-stop at super-high production speeds when equipped with our patented
tooling. Polygon coils can also be produced at high speeds with special
tools and control data programming.
-

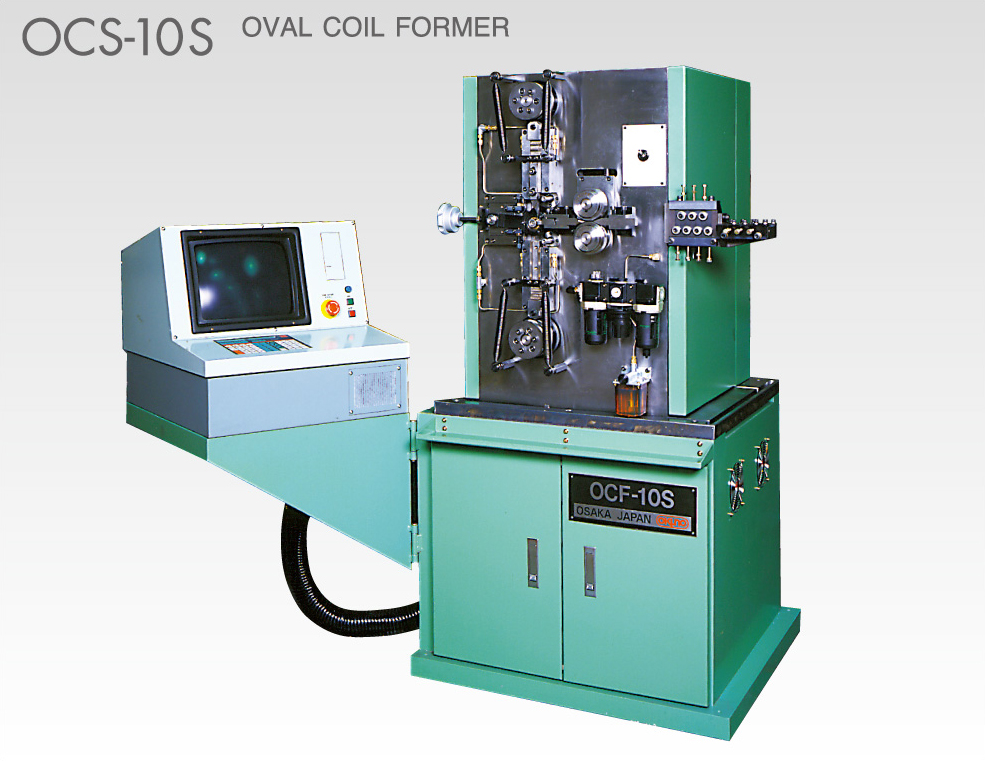

OCF-10S
-

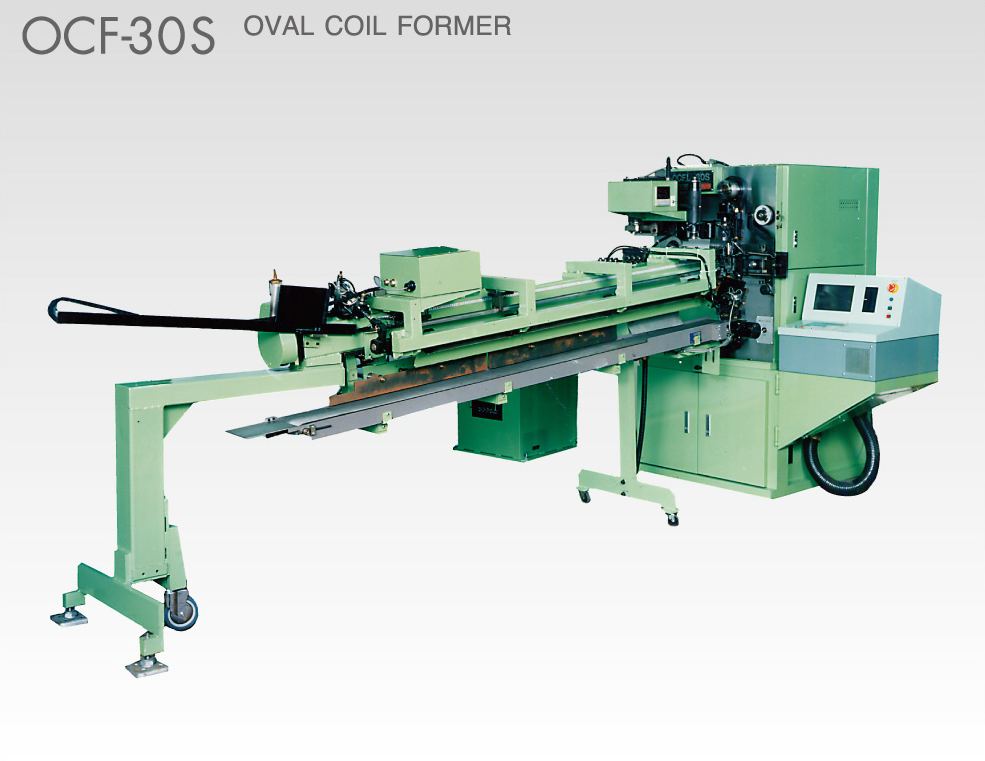

OCF-30S
-
楕円バネ
-

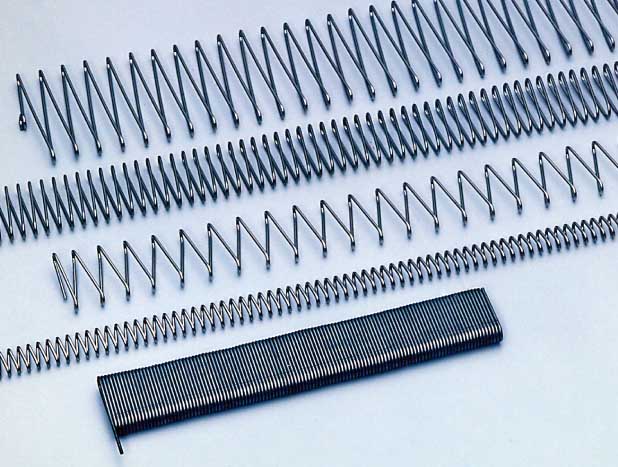

製品の一例 PRODUCT
-

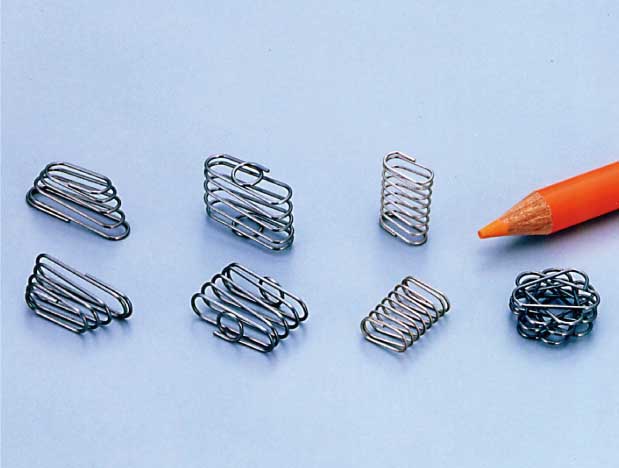

製品の一例 PRODUCT
| 項 目 Item |
OCF-10S | OCF-20S | OCF-30S |
|---|---|---|---|
| 加工可能線径 Wire diameter to be used |
φ0.3～1.0mm | φ0.6～2.0mm | φ0.8～3.0mm |
| 加工可能寸法 Foming capacity R部最大 Radius part Max. 最小 Mim. 直線部 最大 Straight part Max. |
φ35mm φD=φ30mm φD=3d 30mm |
φ50mm φD=φ50mm φD=3d 40mm |
φ50mm φD=φ50mm φD=3d 50mm |
| 線送りスピード Wire feeding speed |
24m/min. | 45m/min. | 45m/min. |
| 線送り制御 Accurcy of wire feeding |
0.01mm | 0.01mm | 0.01mm |
| 成形ダイス回転数 RPM of foming die |
750rpm(Max.) | 1500rpm(Max.) | 1500rpm(Max.) |
| 各軸モーターAC servo Motor 線送り軸 W.feed axis ピッチ軸 Pitch axis ダイス軸 Die axis (曲げ微調整) (Bending Adjusting Axis) |
200w 200w 500w (100w) |
2.9kw 0.77kw 2.9kw (200w) |
4.4kw 0.77kw 4.4kw (200w) |
| 機械大きさ Machine dimension |
850(W)×1350（L)×1500(H) | 1200(W)×1800(L)×1700(H) | 1200(W)×1800(L)×1700(H) |
| 設置スペース（参考） Installation Space (ref) |
3m×2m(min.) | 2.5m×3.5m(min.) | 2.5m×3.5m(min.) |
