コイルフォーミングマシン



ACサーボモーターを採用し、より複雑な加工を可能にする為にコイル成形機と多方向スライド成形機を組み合わせました。最大8軸まで軸数の追加が可能です。

CF type machine is the coil former combined with multi slide forming machine for the pupose ofmaking complicated spring. Additional servo controlled axis is available (Max..8 axes total).

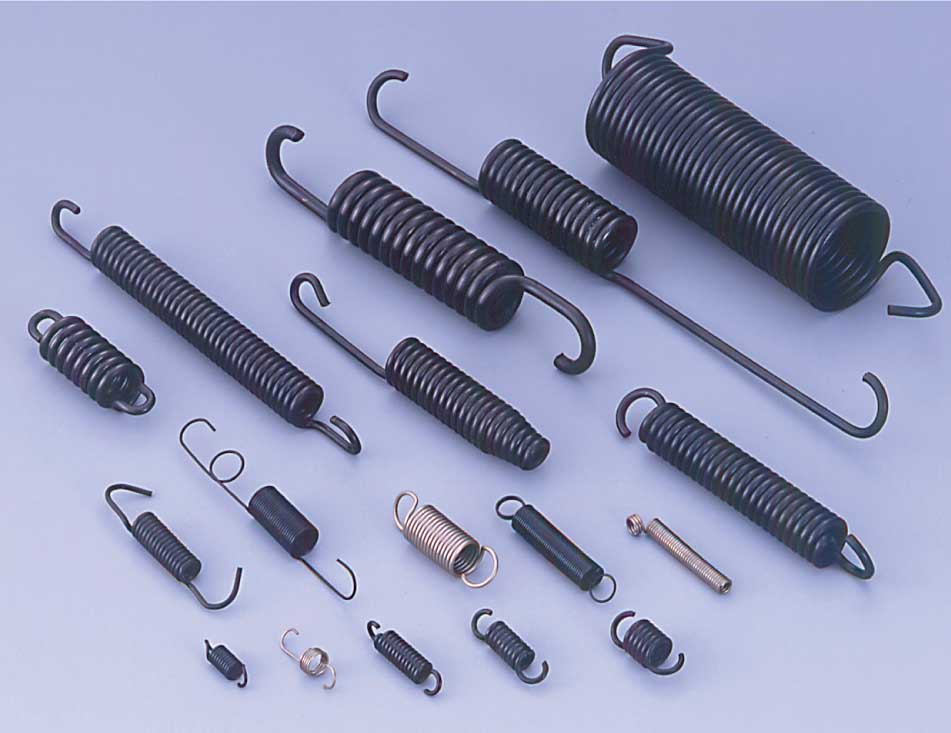

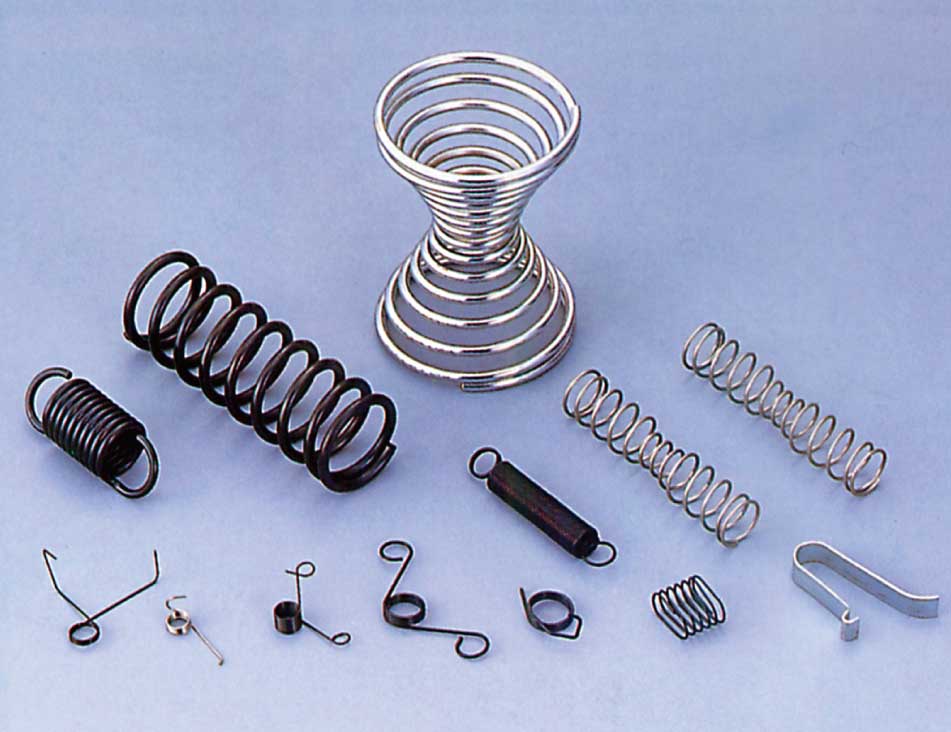

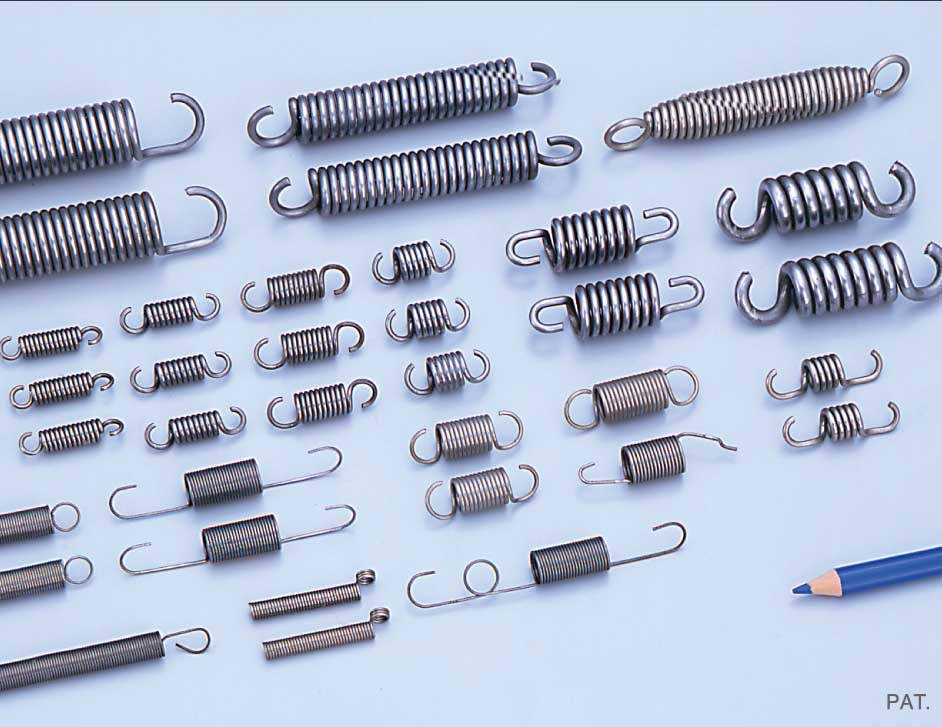

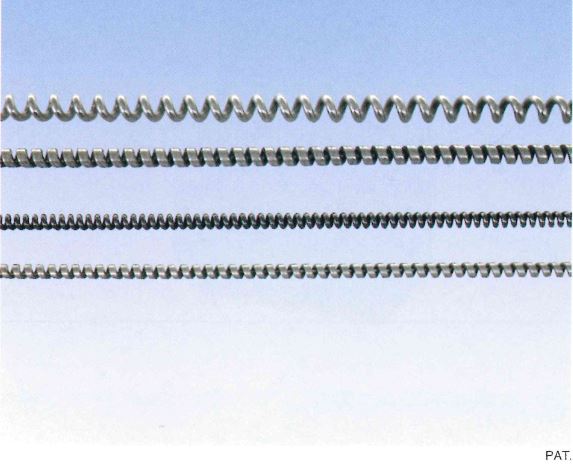

ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.



項   目
Item

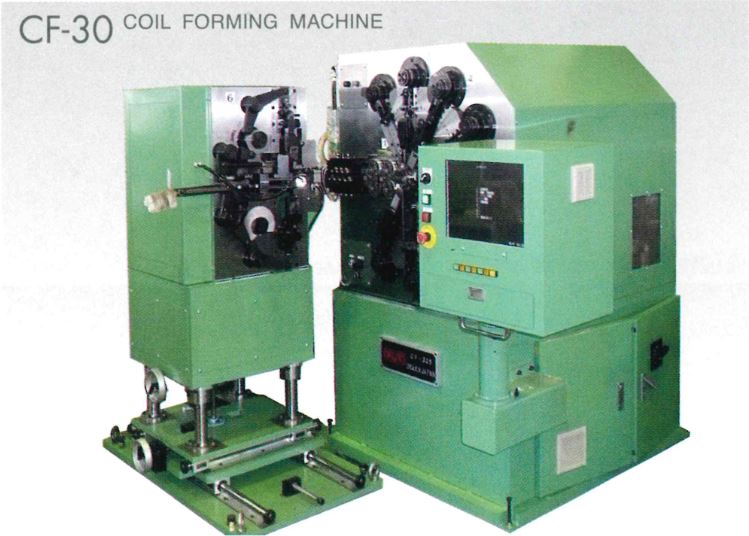

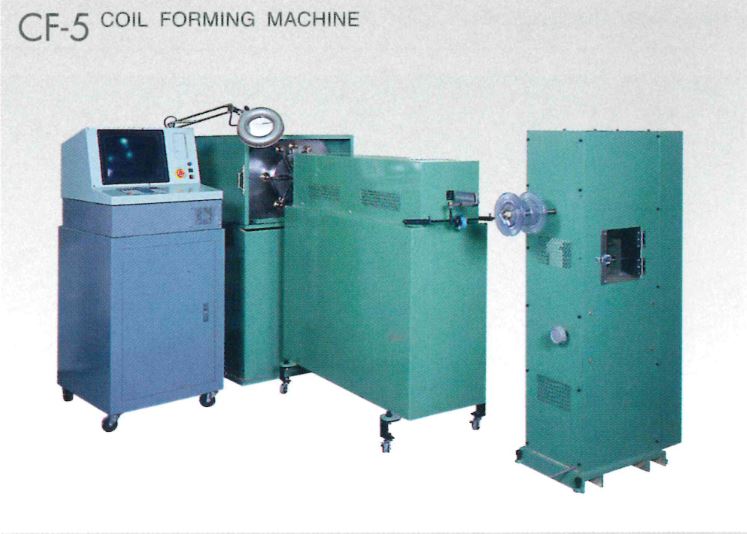

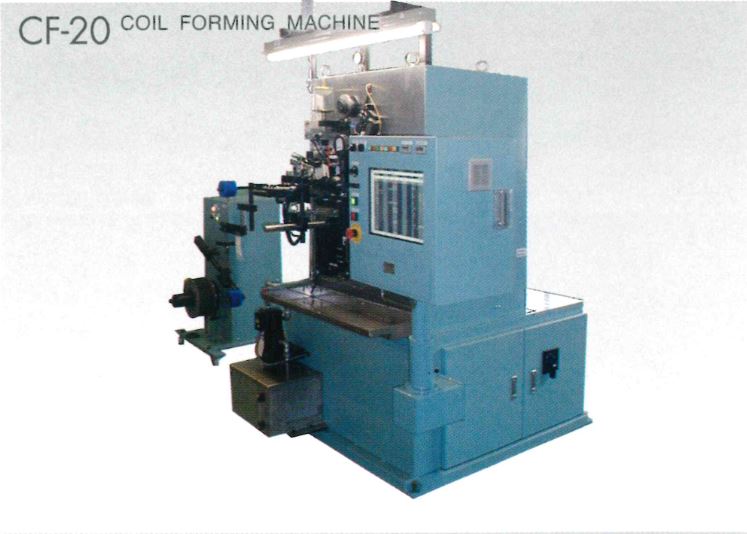

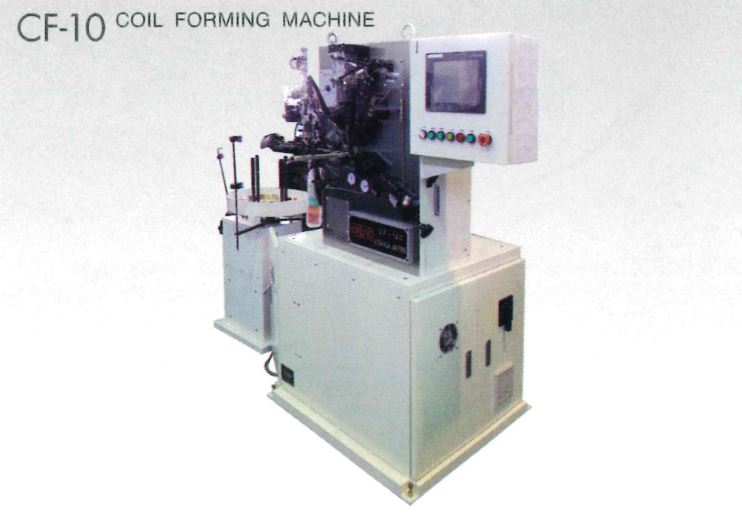

CF-5S CF-10S CF-20S CF-30S
加工可能線径
Wire diameter to be used
φ0.05~0.5mm φ0.3~1.0mm φ0.6~2.0mm φ0.8~3.0mm
線送りスピード
Wire feeding speed
80m/min.(Max) 80m/min.(Max) 80m/min.(Max) 80m/min.(Max)
線送り制御
Accuracy of wire feeding
0.01mm 0.01mm 0.01mm 0.01mm
線送り最大長さ
Max.wire feed length
Free Free Free Free
加工可能最大コイル外径
Max.coilling outer diameter
φ15mm φ35mm φ45mm φ45mm
各軸モーターMotor

線送り軸
W.feed axis
ピッチ軸
Pitch axis
カム軸
Cam axis
0.3kw

0.2kw

1.3kw
1.3kw

0.46kw

2.9kw
3.0kw

0.8kw

4.0kw
4.0kw

0.8kw

4.0kw
機械大きさ
Machine dimension
1350(W)×850(L)×
1250(H)
1500(W)×900(L)×
1600(H)
1700(W)×1250(L)×
1750(H)
1700(W)×1250(L)×
1750(H)
設置スペース(参考)
Installation Space(ref)
3.0m×1.5m(min) 3.3m×1.8m(min) 3.5m×2.0m(min) 3.5m×2.0m(min)
