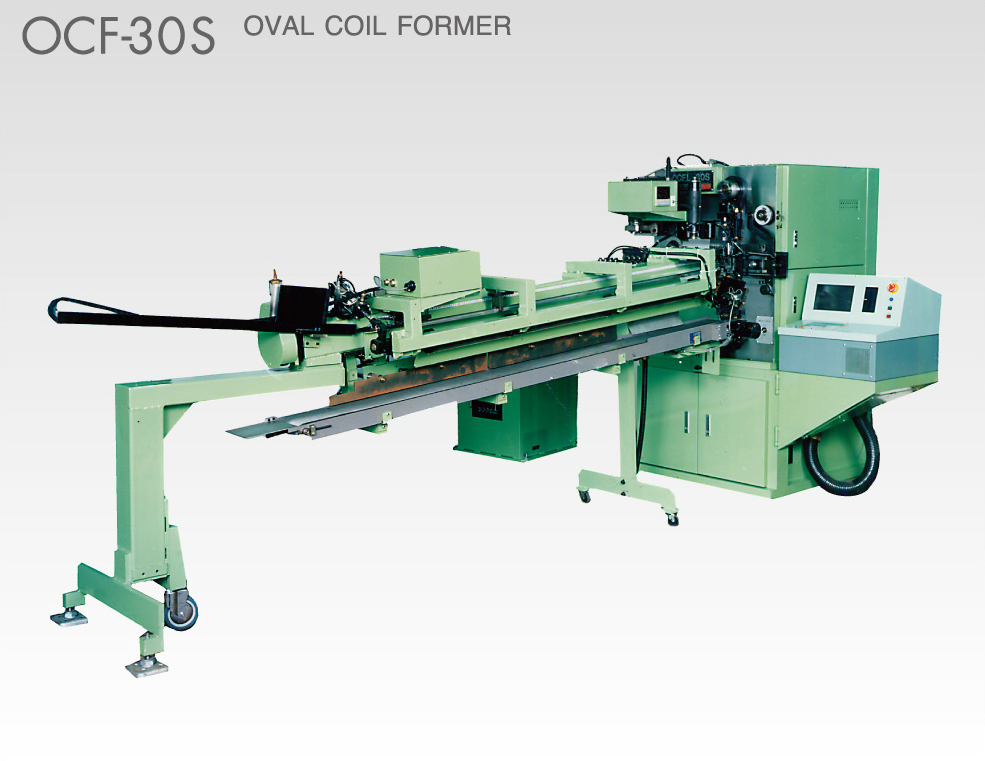

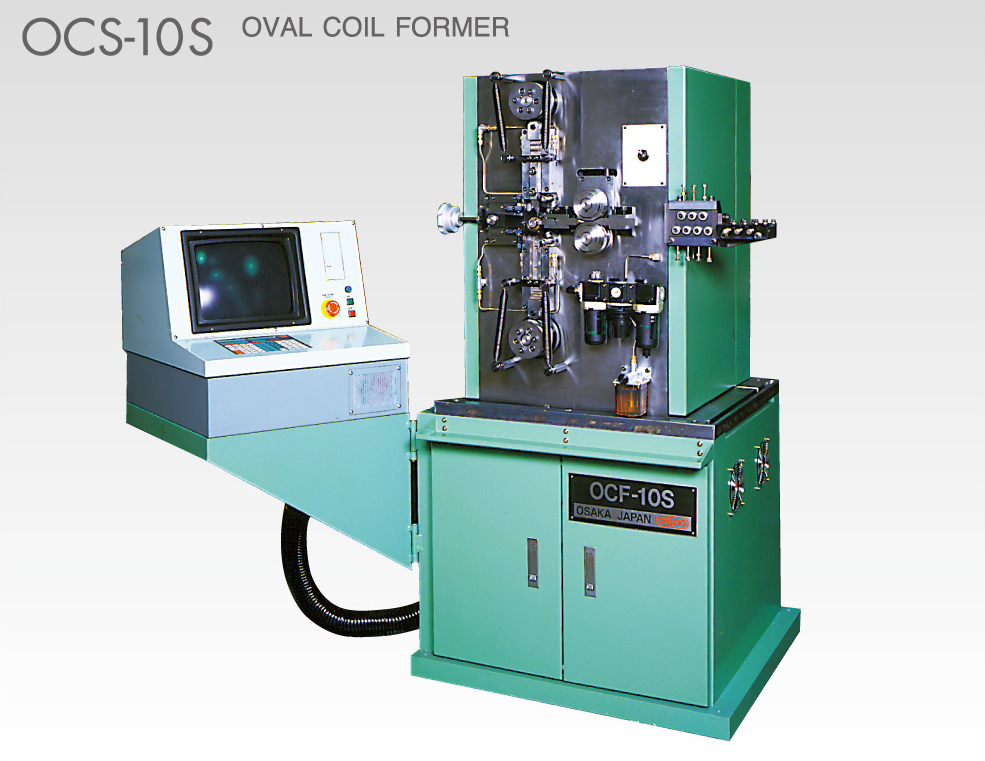

オーバルコイルフォーマー

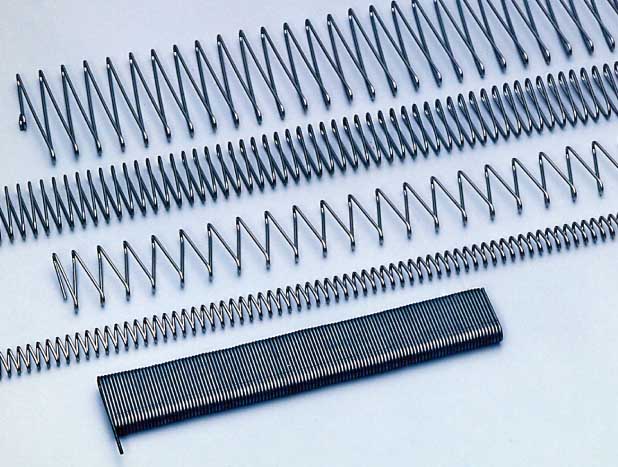

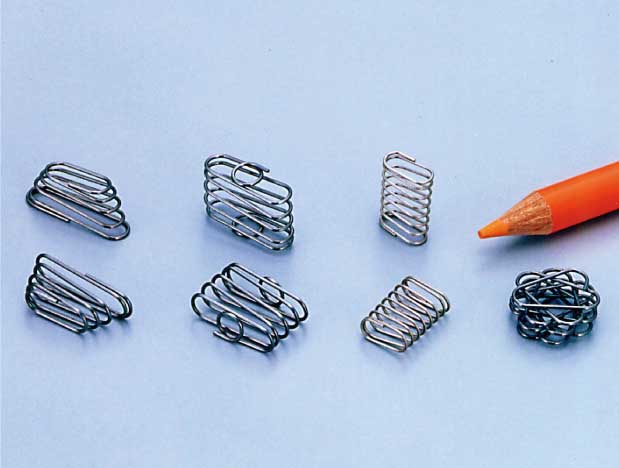

本機は楕円バネ成形の専用機です。1点専用のツールを使用すれば超高速生産が可能です。ツール調整とデータ調整で多角形バネの高速生産も可能です。ノンストップ成形方式(PAT.)が可能な成形機です。

These are specialized machines used to form oval coils. They can produce coils non-stop at super-high production speeds when equipped with our patented tooling. Polygon coils can also be produced at high speeds with special tools and control data programming.





項   目
Item
OCF-10S OCF-20S OCF-30S
加工可能線径
Wire diameter to be used
φ0.3~1.0mm φ0.6~2.0mm φ0.8~3.0mm
加工可能寸法
Foming capacity
R部最大
Radius part Max.
最小
Mim.
直線部 最大
Straight part Max.
φ35mm

φD=φ30mm

φD=3d

30mm
φ50mm

φD=φ50mm

φD=3d

40mm
φ50mm

φD=φ50mm

φD=3d

50mm
線送りスピード
Wire feeding speed
24m/min. 45m/min. 45m/min.
線送り制御
Accurcy of wire feeding
0.01mm 0.01mm 0.01mm
成形ダイス回転数
RPM of foming die
750rpm(Max.) 1500rpm(Max.) 1500rpm(Max.)
各軸モーターAC servo Motor
線送り軸
W.feed axis
ピッチ軸
Pitch axis
ダイス軸
Die axis
(曲げ微調整)
(Bending Adjusting Axis)

200w

200w

500w

(100w)

2.9kw

0.77kw

2.9kw

(200w)

4.4kw

0.77kw

4.4kw

(200w)
機械大きさ
Machine dimension
850(W)×1350(L)×1500(H) 1200(W)×1800(L)×1700(H) 1200(W)×1800(L)×1700(H)
設置スペース(参考)
Installation Space (ref)
3m×2m(min.) 2.5m×3.5m(min.) 2.5m×3.5m(min.)
