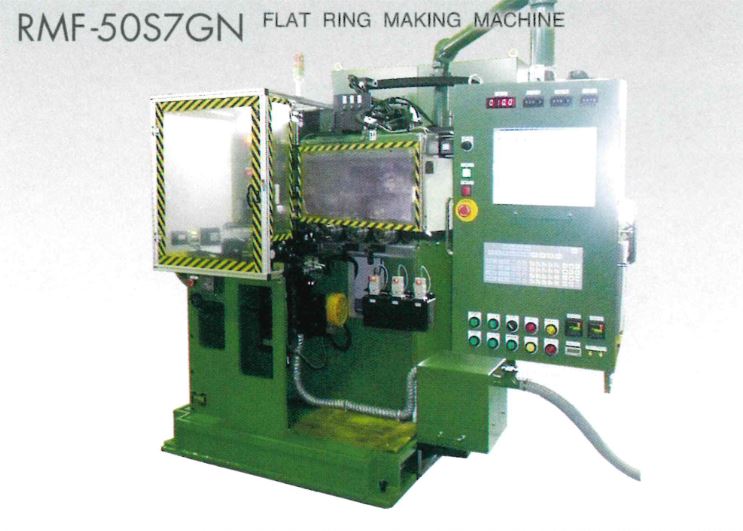

フラットリングメーキングマシン

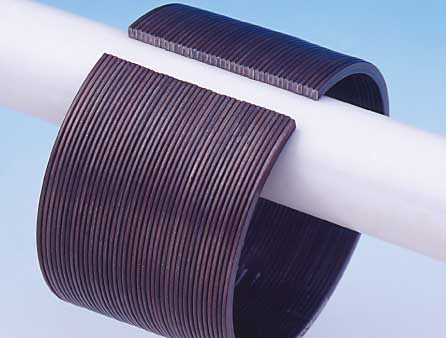

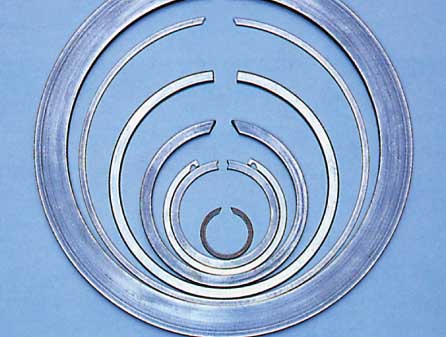

異形線リングに成形機です。止め輪(スナップリング)、ウェーブリング、ウェーブばね、ピストンリング等の成形に適しています。真円形状ではなく変形したリンゴ形状や楕円形状のリングの形成も可能です。

These machines can from snap rings, wave rings, wave springs, piston rings and other types of spring foms which must be made from shaped wire. They produce not only round forms, but also elli pticaland free form rings .



ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.




項   目
Item
RMF-16 RMF-30 RMF-50 RMF-80
加工可能材料断面積
Sectional area of wire to be used
2.0㎟ 7.0㎟ 20.0㎟ 50.0㎟
加工可能最大コイル外径 Max.coilling outer diameter φ30mm φ80mm φ120mm φ160mm
切断能力
Cutting power
0.3t 1t 3t 5t
線送り最大長さ
Max.wire feed length
100mm 280mm 400mm 700mm
生産スピード
Production speed
43~290pcs/min 18~74pcs/min 8~88pcs/min 3~61pcs/min
主モーター
Main motor
0.75kw 4p 2.2kw 4p 5.5kw 6p 7.5kw 4p
機械大きさ
Machine dimension
950(W)×1100(L)×
1400(H)
1065(W)×1550(L)×
1850(H)
2000(W)×2000(L)×
2000(H)
2100(W)×2000(L)×
2150(H)

※生産スピードは60Hz時の場合です。 ※Production rate is in the case of 60Hz.

項   目
Item

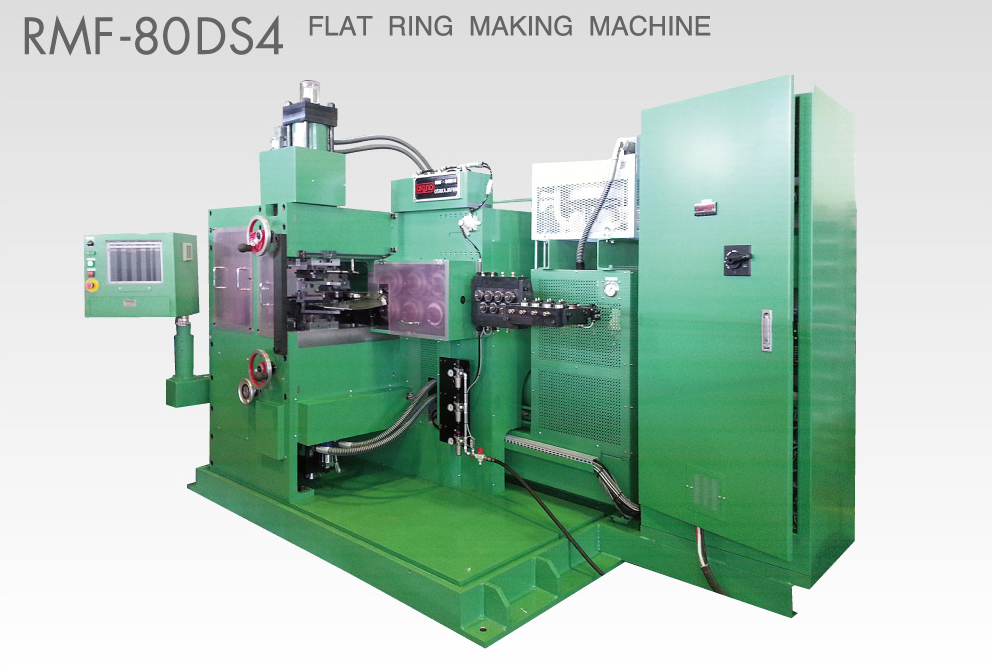

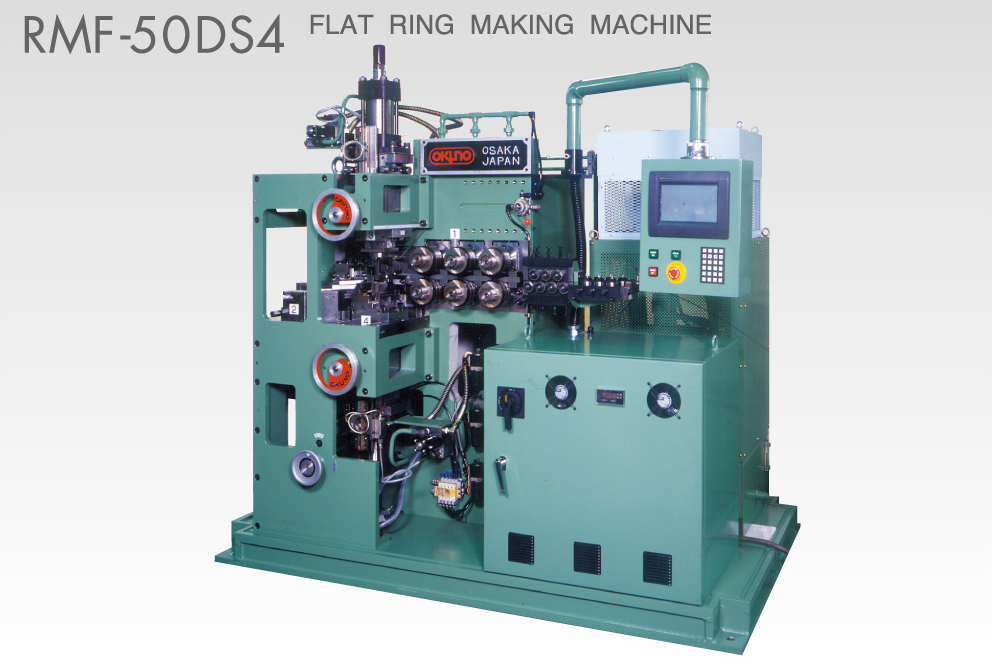

RMF-30DS4 RMF-50DS4 RMF-80DS4
加工可能材料断面積
Sectional area of wire to be used
7.0㎟ 20.0㎟ 50.0㎟
加工可能最大コイル外径
Max.coilling outer diameter
φ160mm φ250mm φ300mm
切断能力
Cutting power
3t 7t 12t
線送り最大長さ
Max.wire feed length
Free Free Free
展開長さ制御
Accuracy of wire feed length
0.01mm 0.01mm 0.01mm
線送りスピード
Wire feeding speed
100m/min.(Max) 90m/min.(Max) 80m/min.(Max)
油圧ポンプ駆動モーター
Oil motor
線送りモーター
Wire feed motor
○真円補正モーター
Roundness correcting pin motor
3.7kw 4p

3.0kw

0.2kw
5.5kw 4p

4.4kw

0.4kw
7.5kw 4p

5.5kw

0.9kw
◎切断方式(上段)
Cutter(Upper side)
油圧サーボシリンダー
Hydraulic servo cylinder
油圧サーボシリンダー
Hydraulic servo cylinder
油圧サーボシリンダー
Hydraulic servo cylinder
△切断方式(下段)
Cutter(Lower side)
油圧サーボシリンダー
Hydraulic servo cylinder
油圧サーボシリンダー
Hydraulic servo cylinder
油圧サーボシリンダー
Hydraulic servo cylinder
機械大きさ
Machine dimension
2400(W)×1500(L)×
1800(H)
2800(W)×1400(L)×
2000(H)
2700(W)×1650(L)×
2100(H)

・RMFシリーズは機種が多い為、詳細は担当者にお問い合わせ下さい。
・Please contact with the sales attendant for the detail of the machines, because RMF type machine has many kinds of variation.
