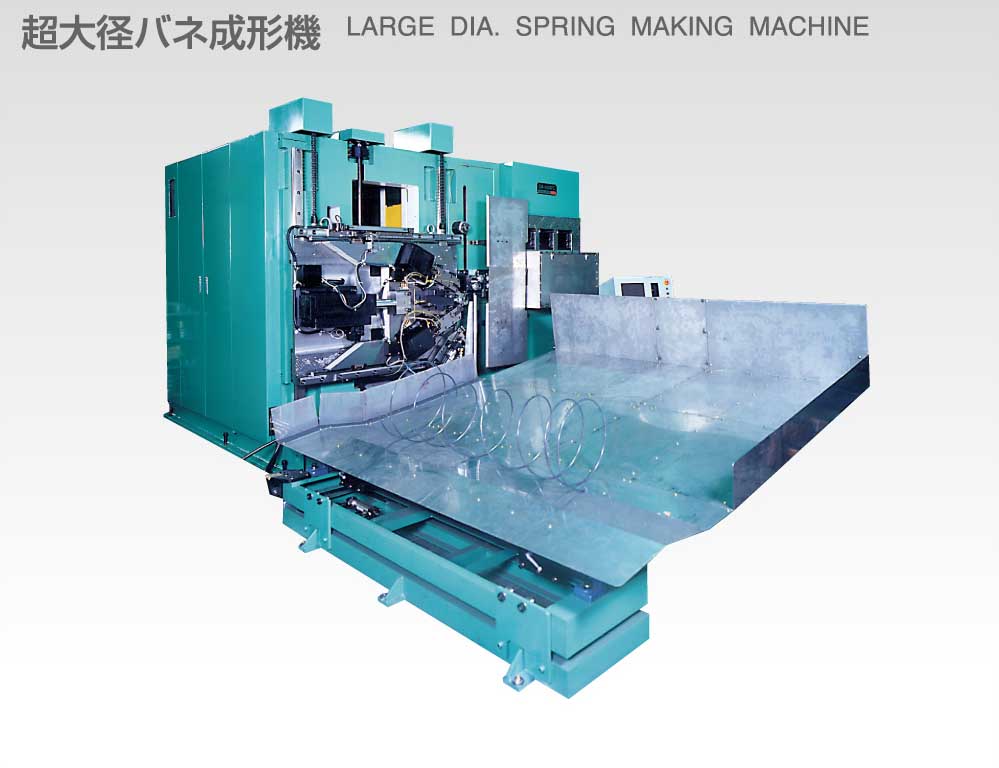

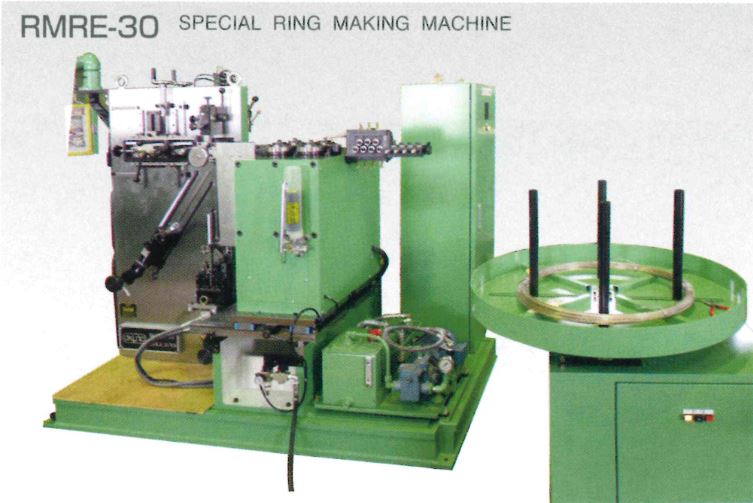

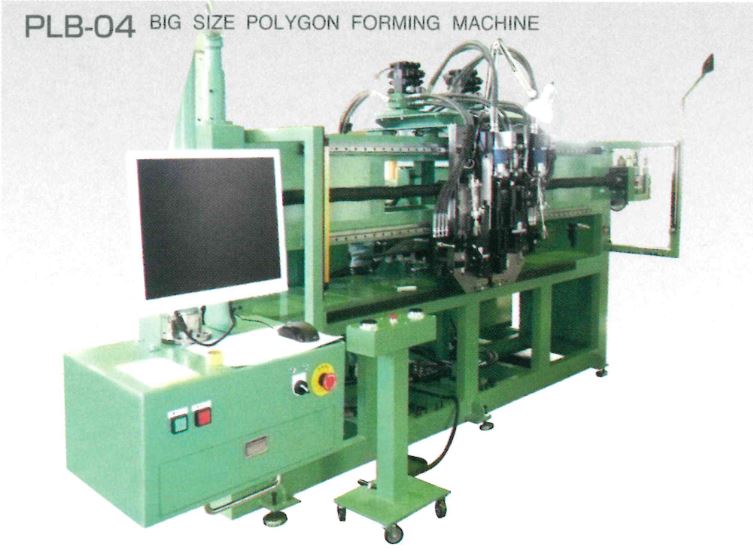

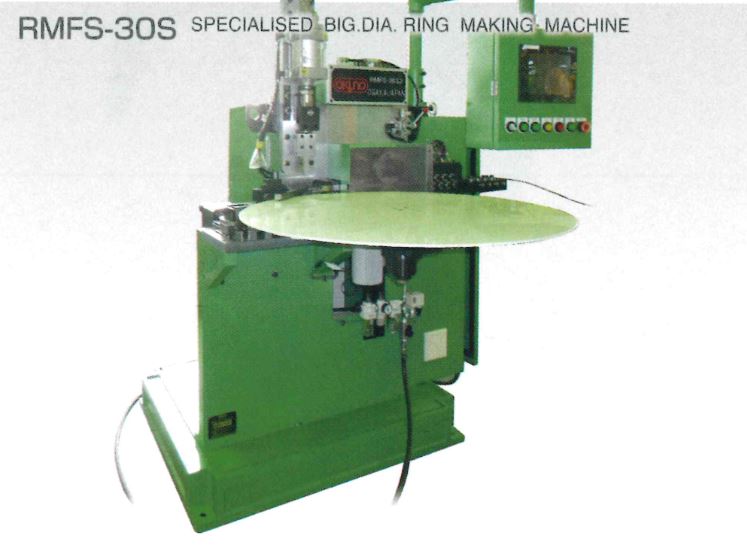

特殊成形機



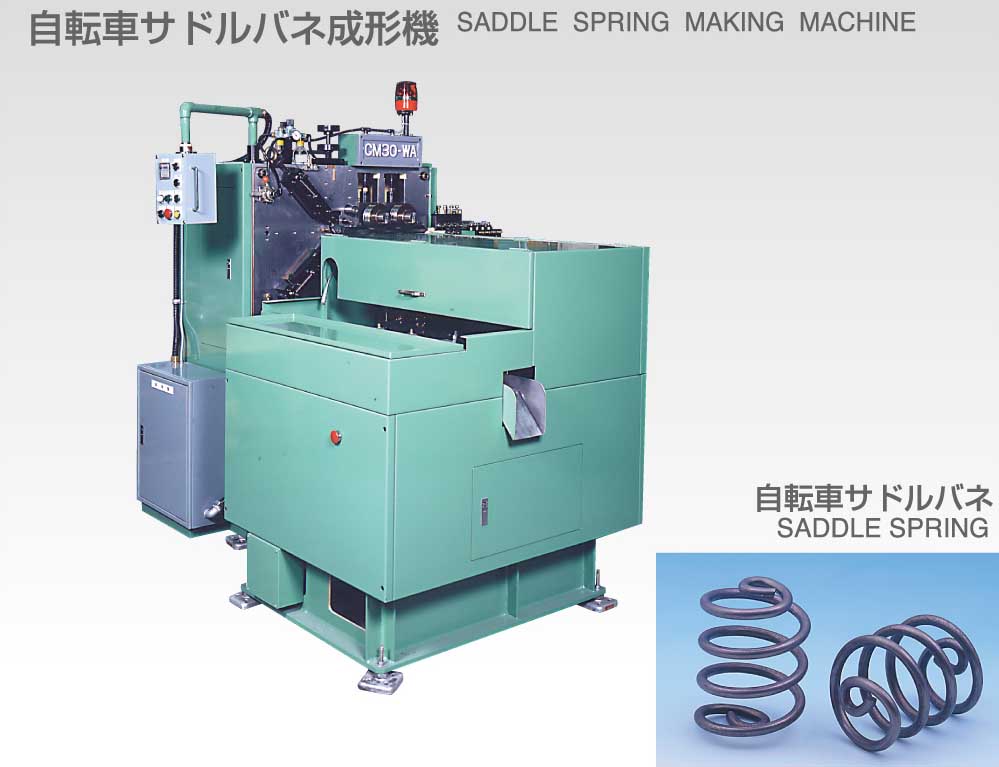

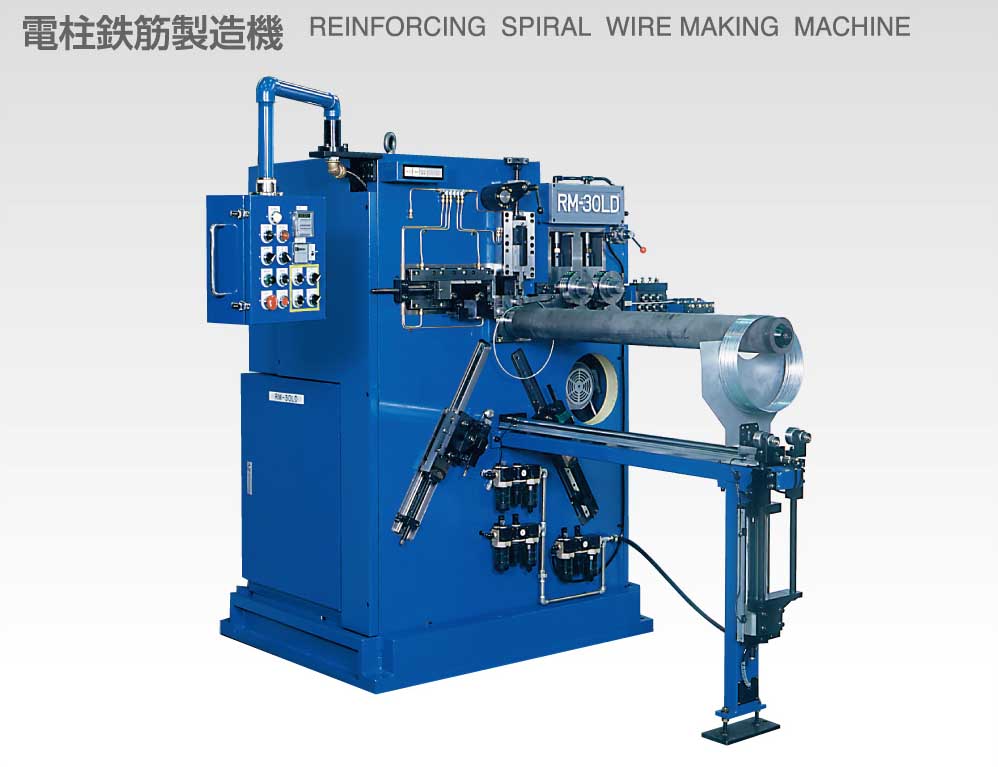

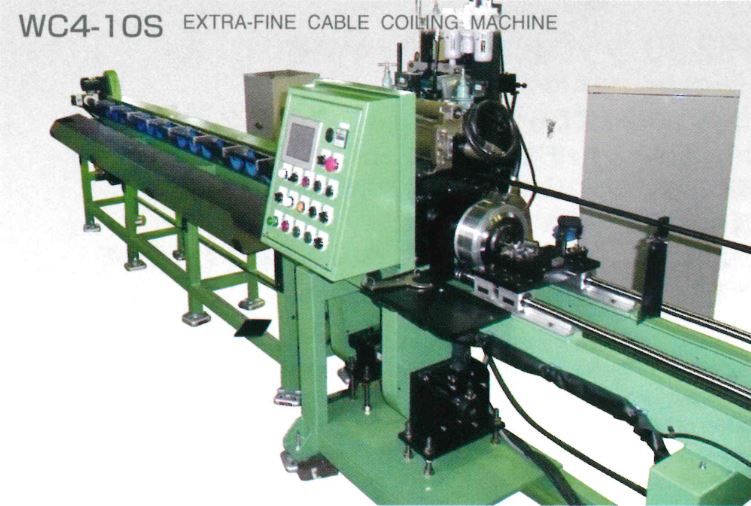

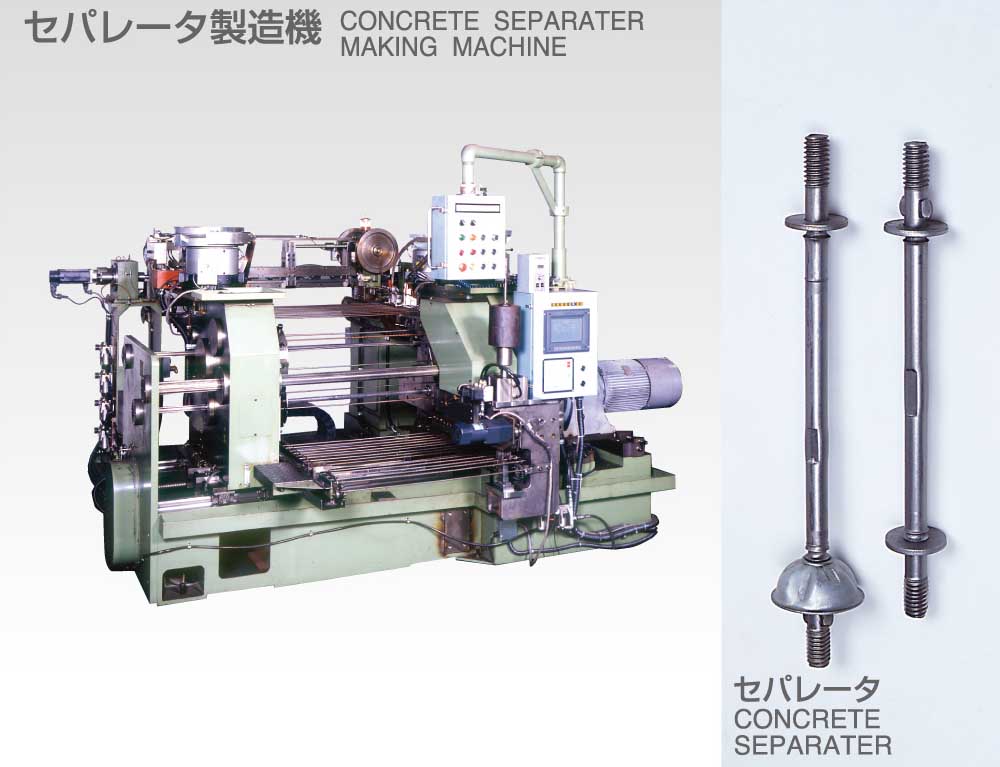

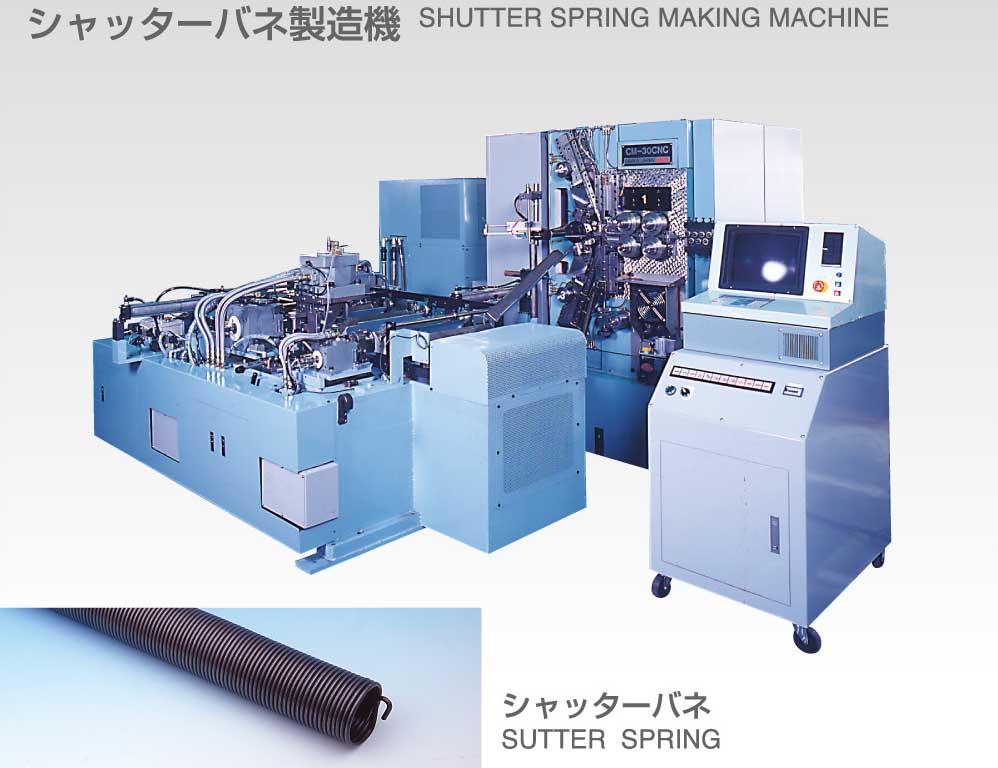

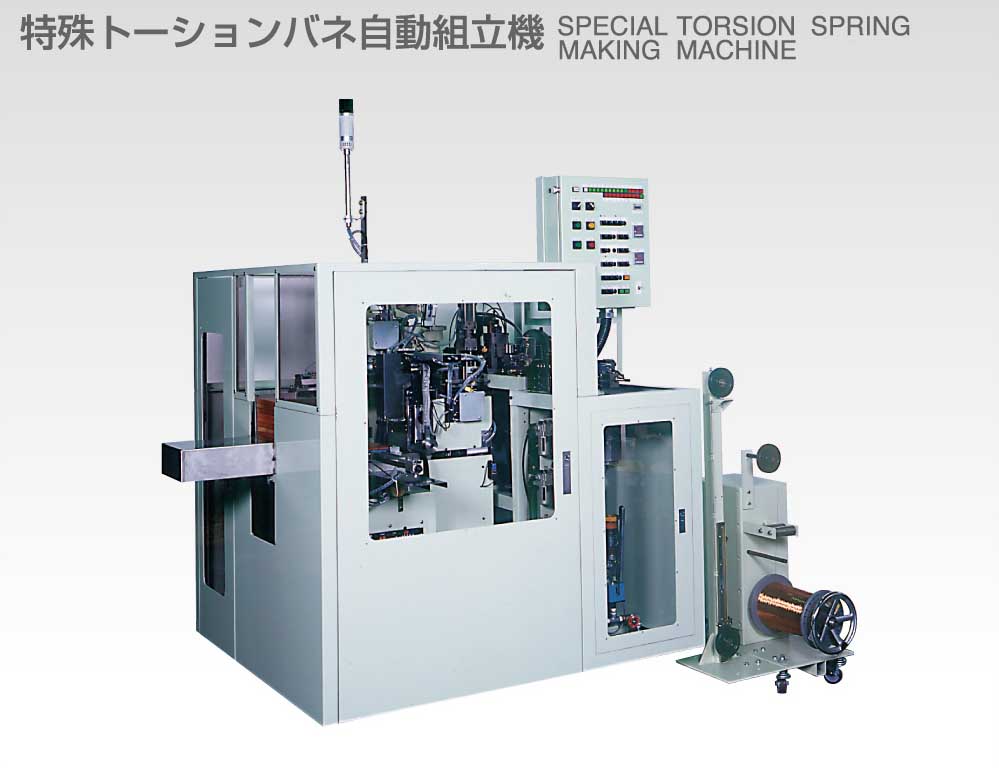

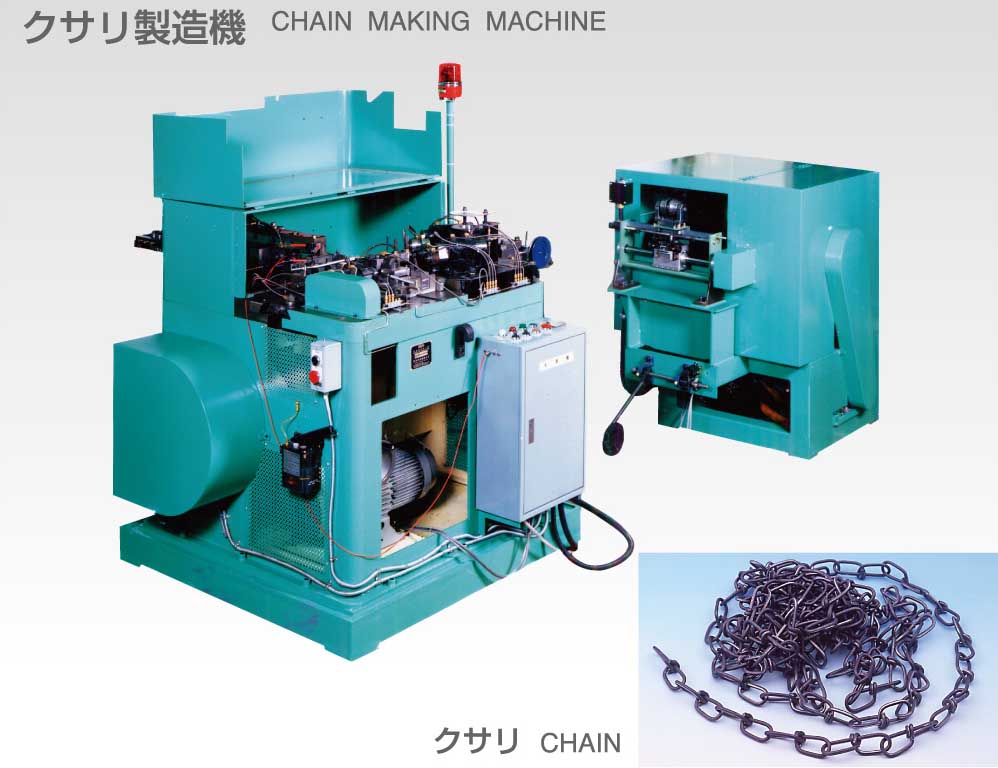

当社のコイリングマシン、フォーミングマシンの製造技術を応用した特殊形品製造用の機械です。

There machines are designed OKUNO’s technical experiences of Coiling Machine & Forming Machine.

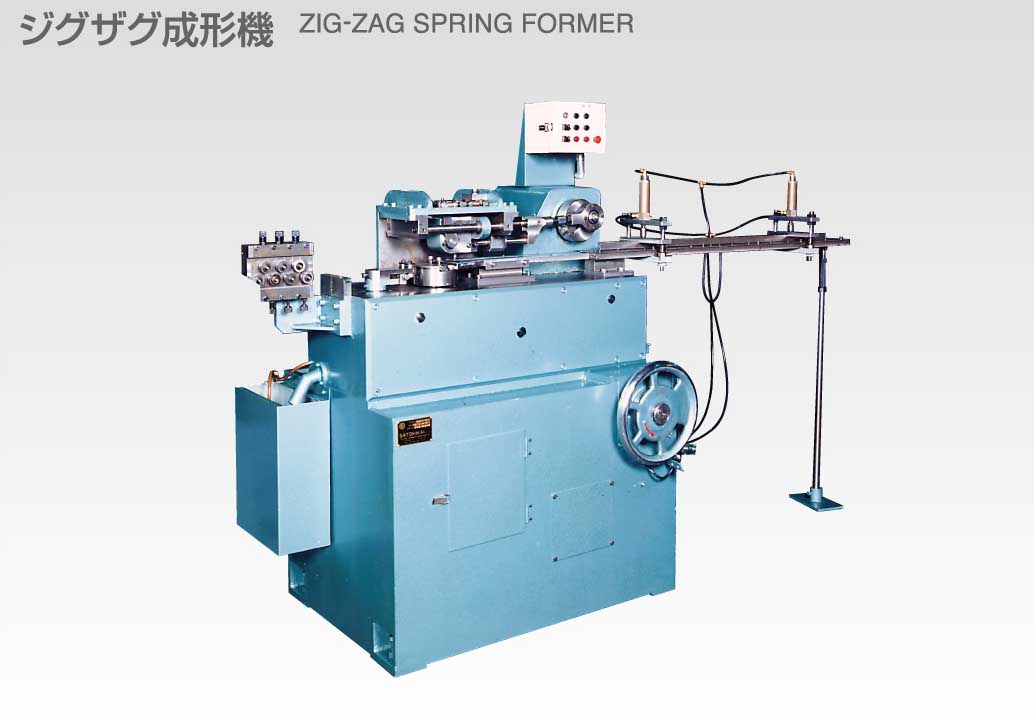

項   目 Item ジグザグバネ成形機 ZIG-ZAG SPRING FORMER
線 径  Wind dia φ2.5~4.0mm
ピッチ Pitch 15~40mm
巾 Width 20~60mm
モーター Motor 2.2kw
機械大き Machine dimension 720(W)×900(L)×1320(H)
機械重量 Machine weight 750kg



-------------------------------------------------------------------------------------------------------

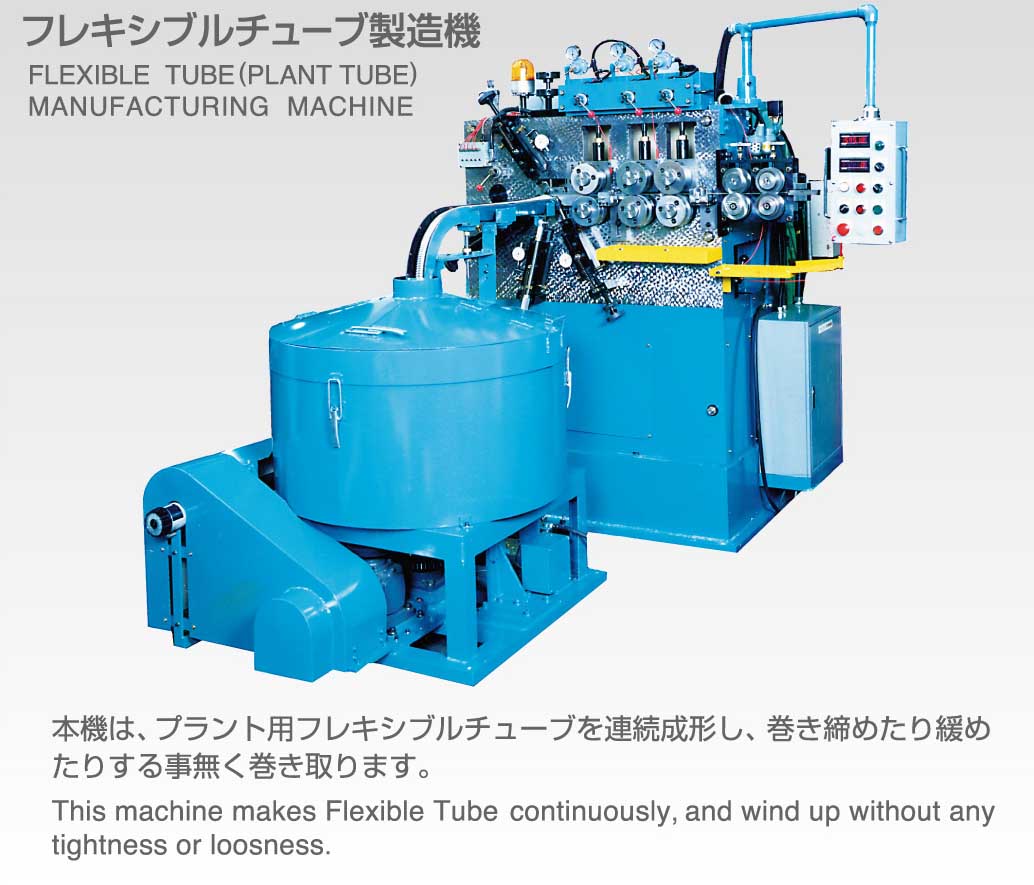

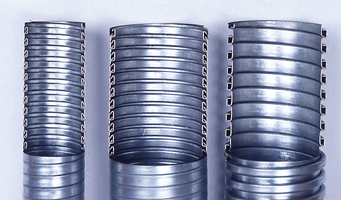

本機は、プラント用フレキシブルチューブを連続成形し、巻き締めたり緩めたりすることなく巻き取ります。
This machine makes Flexible Tube continuously,and wind up without any tightness or loosnness.



項   目 Item FT-5
加工可能材料寸法 Material size can be used 厚 0.2~0.6mm (Thickness) 巾 8.0~15mm (Widch)
加工可能コイル径 Coil dia. can be used φ15~45mm
材料送り出し速度 Materrial feed speed 10 ,16 ,25 ,40m/min.
主モーター Main motor 1.5kw 6P
空圧源 Air pressure 4kg/㎠
巻き取りドラム径 Wind up device Drum size φ800mm
巻き取り装置回転数 Wind up device Rotation speed 65~300rpm
無段変速(No step)
機械大きさ Machine dimension
本体 Machine
巻き取り装置 Wind up device

1500(W)×955(L)×1800(H)
900(W)×900(L)×1000(H)



-------------------------------------------------------------------------------------------------------

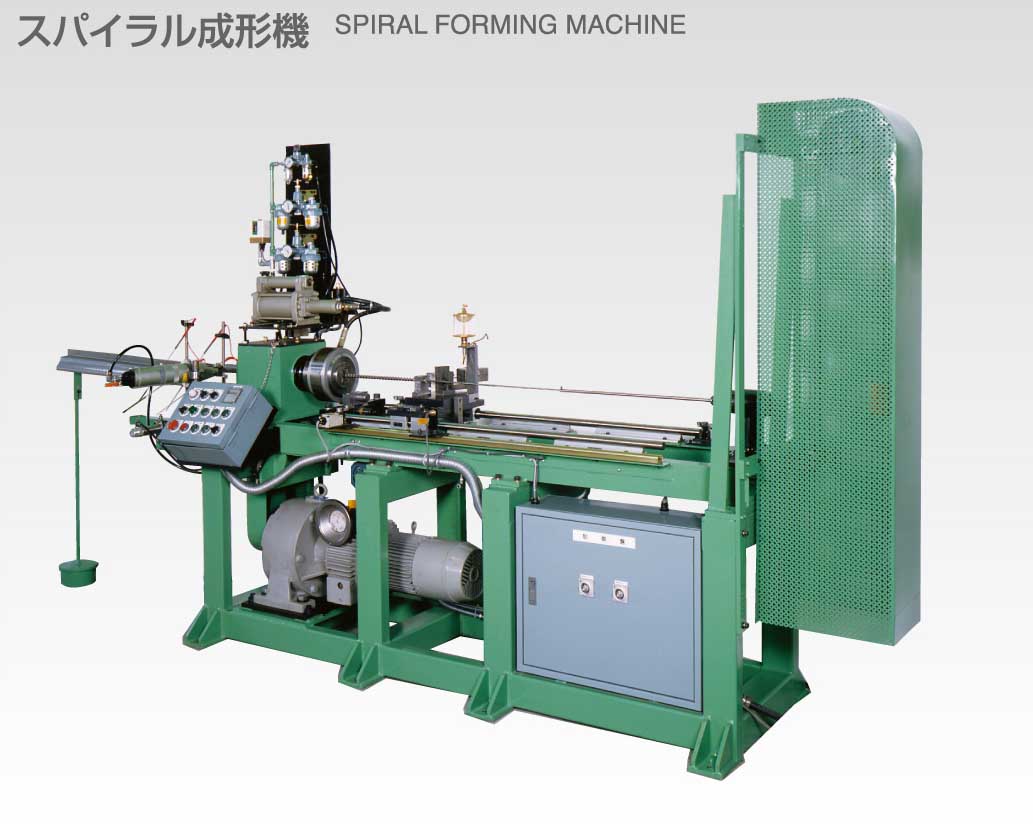

項   目 Item スパイラル成形機 Spiral Forming Machine
加工可能材料寸法 Material size can be used 板厚 0.8~1.2mm (Thickness) 板巾 2.0~5.5mm (Widch)
加工可能製品寸法 Product to be used IDφ5.0~10.0 O.Dφ8.0~20.0mm
加工可能巻長さ Product Length to be made 0~900mm
巻き方向 Winding direction 右・左 Left・Right
巻き軸スピンドル速度 Winding spindle r.p.m 38~150.r..p.m 無段変速 (No step)
モーター Moter
巻き軸 Windle spindle
送り戻しモーター Pull back motor

2.2kw 4P
0.9kw 4P



-------------------------------------------------------------------------------------------------------
