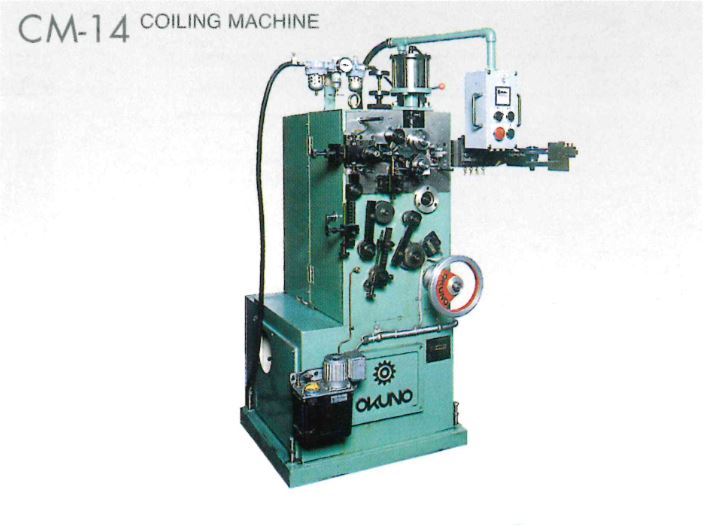

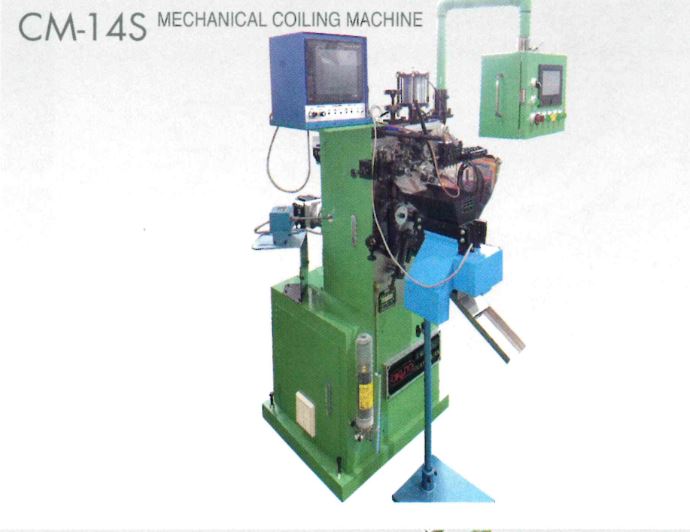

メカ式コイリングマシン

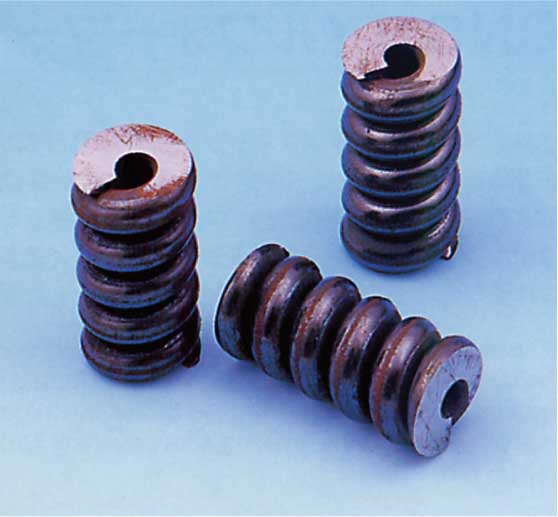

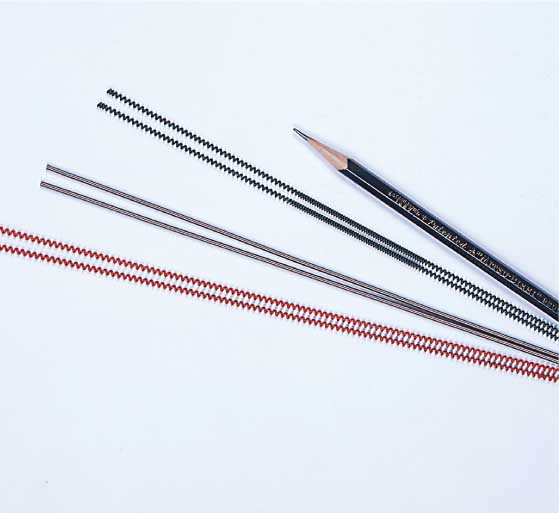

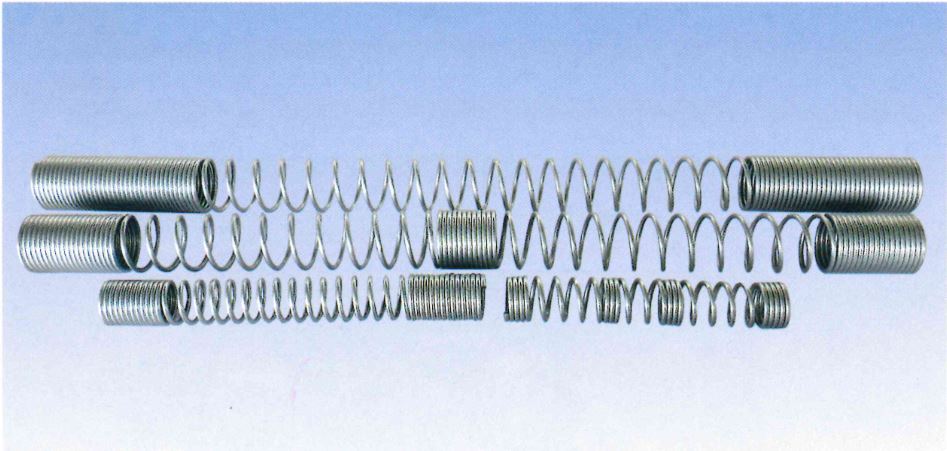

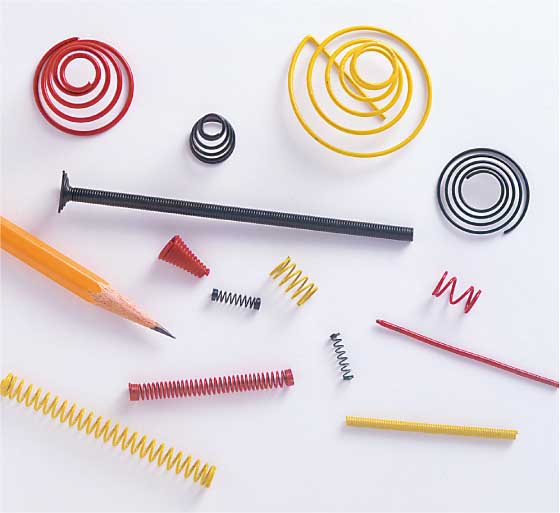

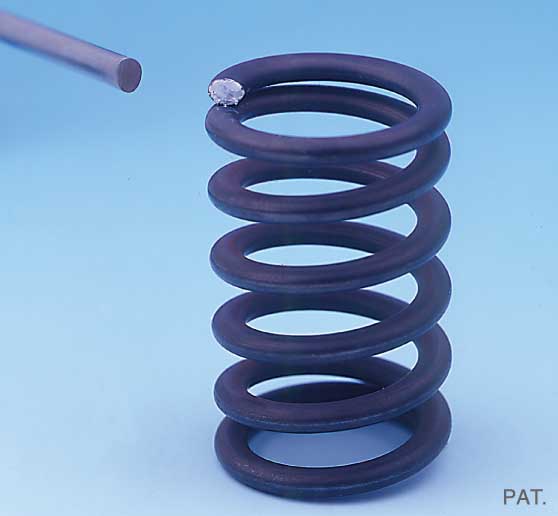

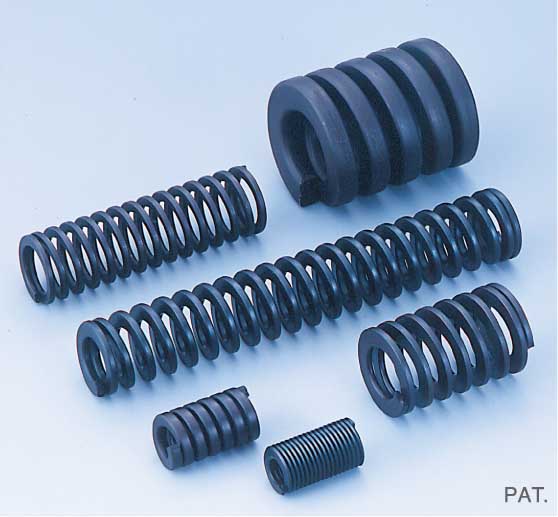

メカニカルな構造のコイルばねの成形機です。スイッチばね、弁ばね、クラッチばね等の成形に適しています。D/d=2のバネの加工が可能です。

As the name implies, mechanical coiling machines form springs through a mechanical process. They are mostly used to produce springs for switches, valves, clutches, and other applications. They can produce springs with an innerouter diameter ratio down to D/d=2.




ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.






項   目
Item

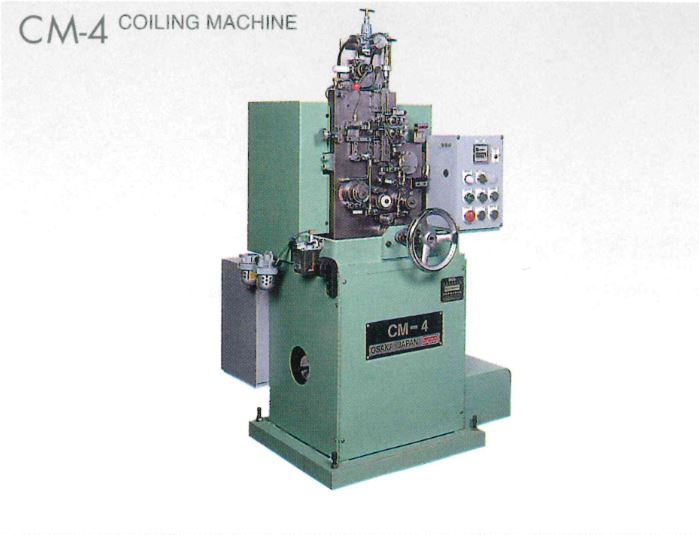

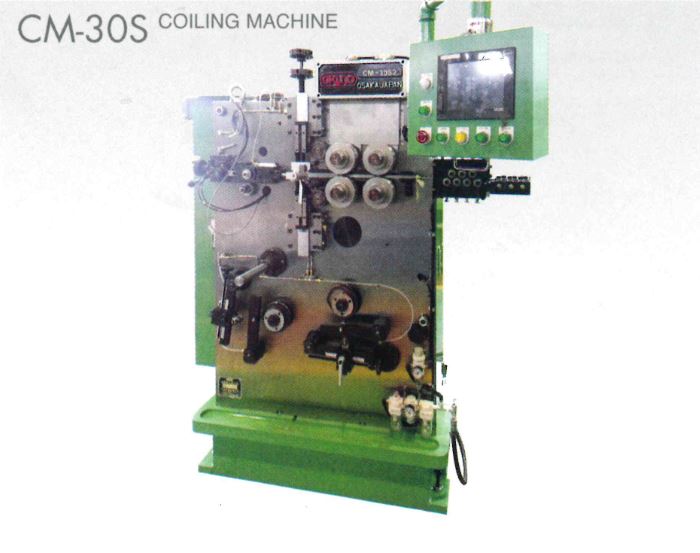

CM-4 CM-14 CM-30 CM-50 CM-80 OSDS-15
加工可能線径
Wire diameter to be used
φ0.1~0.4mm φ0.3~1.4mm φ0.8~3.0mm φ2.0~5.0mm φ3.0~8.0mm φ3.0~1.5mm
加工可能最大コイル外径
Max.coiling outer diameter
φ10.0mm φ20.0mm φ35.0mm φ75.0mm φ100mm φ20mm
線送り最大長さ
Max.wire feed length
300mm 500mm 1100mm
1800mm
800mm
1500mm
3000mm
600mm
800mm
2800mm
1400mm
生産スピード
Production speed
43~261pcs/min 40~266pcs/min 17~68pcs/min 8~88pcs/min 4~64pcs/min 3~13pcs/min
主モーター
Main motor
0.4kw 4p 0.75kw 4p 2.2kw 4p 5.5kw 6p 11.0kw 4p 1.5kw 4p
機械大きさ Machine dimension 850(w)×750(L)×1400(H) 850(w)×750(L)×1500(H) 1800(w)×1000(L)×1850(H 2000(w)×1300(L)×1900(H) 2450(w)×1540(L)×2070(H) 1300(w)×1300(L)×1500(H)

※生産スピードは60Hz時の場合です。Production rate is in the case of 60Hz.

項   目
Item
CML-12 CML-30 CML-50 CML-80
加工可能線径
Wire diameter to be used
φ0.3~1.2mm φ0.8~3.0mm φ2.0~5.0mm φ3.0~8.0mm
加工可能最大コイル外径
Max.coiling outer diameter
φ30.0mm φ60.0mm φ70.0mm φ100.0mm
線送り最大長さ
Max.wire feed length
500mm 2000mm 3000mm 4000mm
生産スピード
Production speed
30~300pcs/min 30~120pcs/min 25~100pcs/min 21~85pcs/min
主モーター
Main motor
1.5kw 4p 2.2kw 4p 5.5kw 4p 11kw 4p
機械大きさ
Machine dimension
850(w)×900(L)×1500(H) 1500(w)×1000(L)×1700(H) 1700(w)×1500(L)×1800(H) 2000(w)×1500(L)×2100(H)

※生産スピードは60Hz時の場合です。Production rate is in the case of 60Hz.
