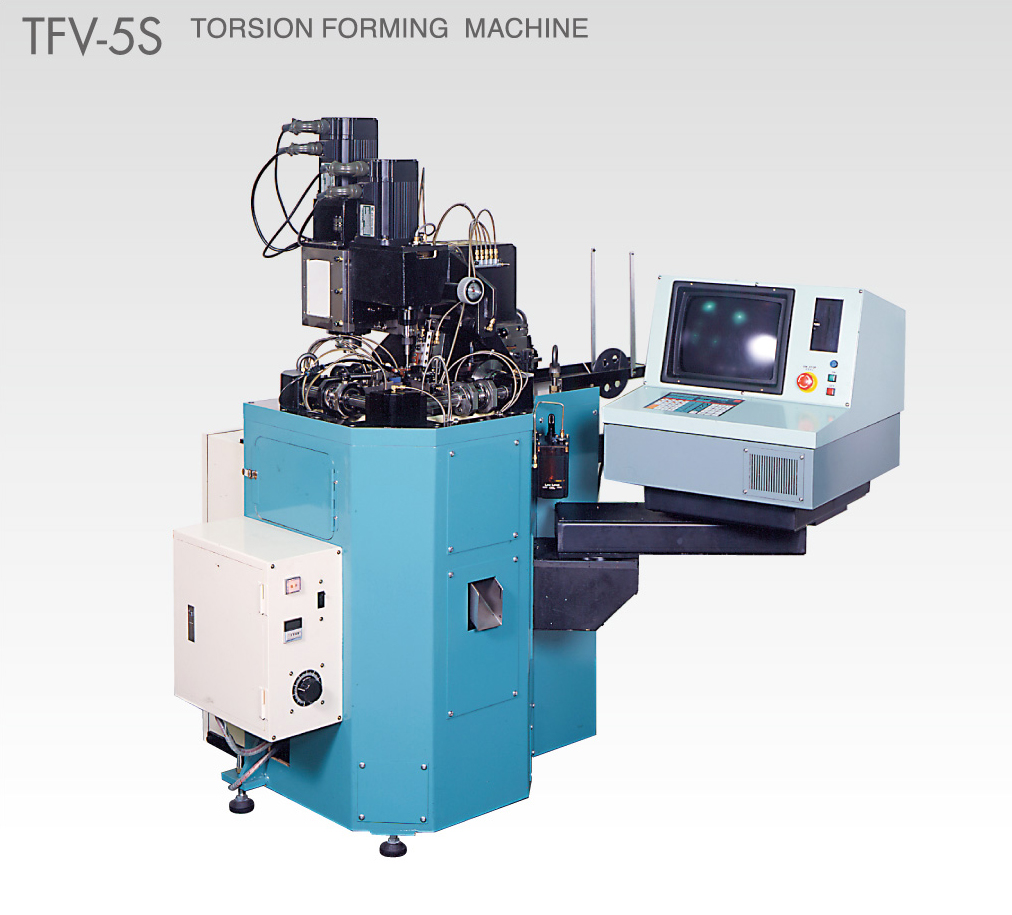

縦型トーションフォーミングマシン

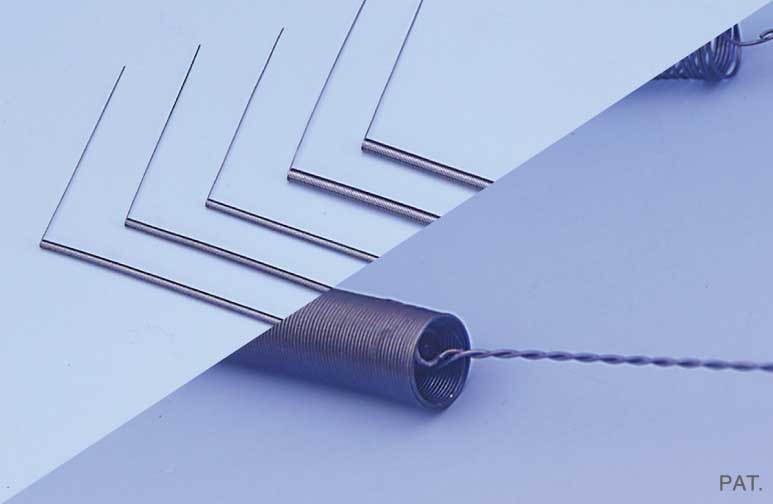

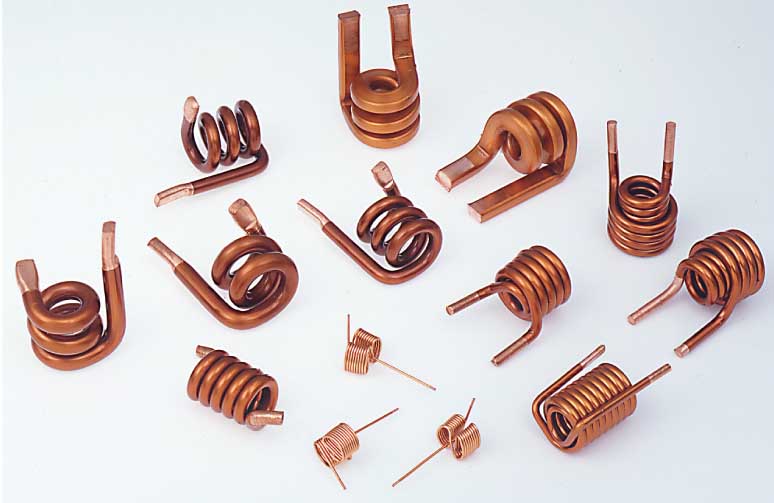

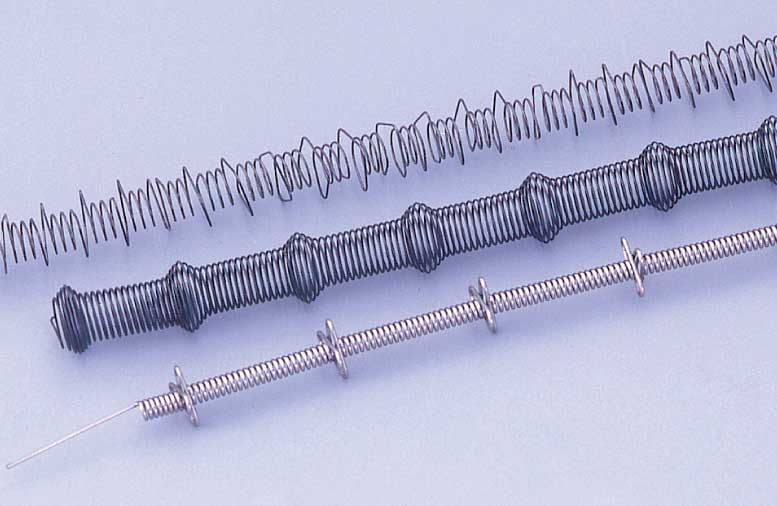

縦型の軸巻き式コイル成形機で、足部の曲げ加工等の複雑加工を可能にする為、スピンドル軸、ピッチ軸、線送り軸、カム軸にACサーボモーターを採用し、数値制御を行っています。ニクロム線コイルやタングステン発光コイル、銅線ブレーカーコイル等の成形に適しています。

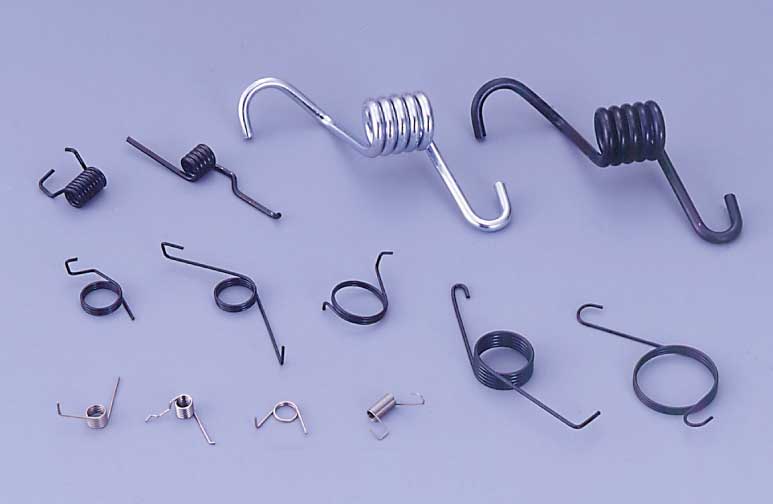

These are vertical type torsion spring formers that use CNC control. They also use precision AC servo motors for spindle, pitch, wire feed, and cam drive in order to produce complex sping configurations.These machines are best for producing spring products made from nickel chrome wire coils, luminous tungsten coils, or copper wire circuit breaker coils.

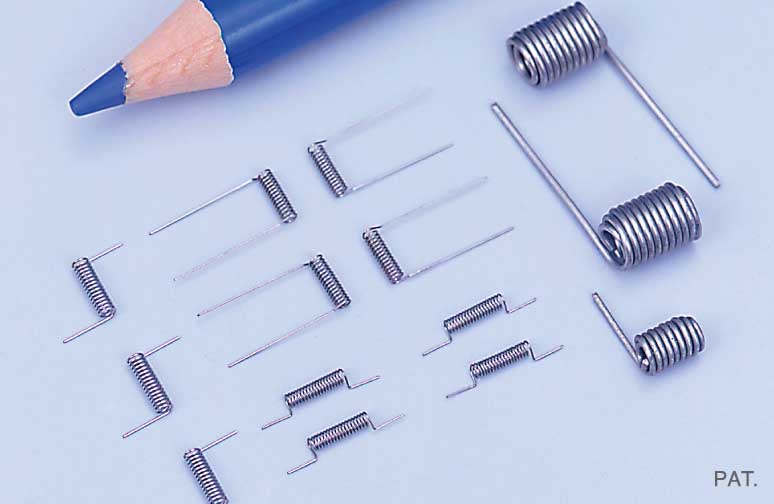

ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.




項   目
Item

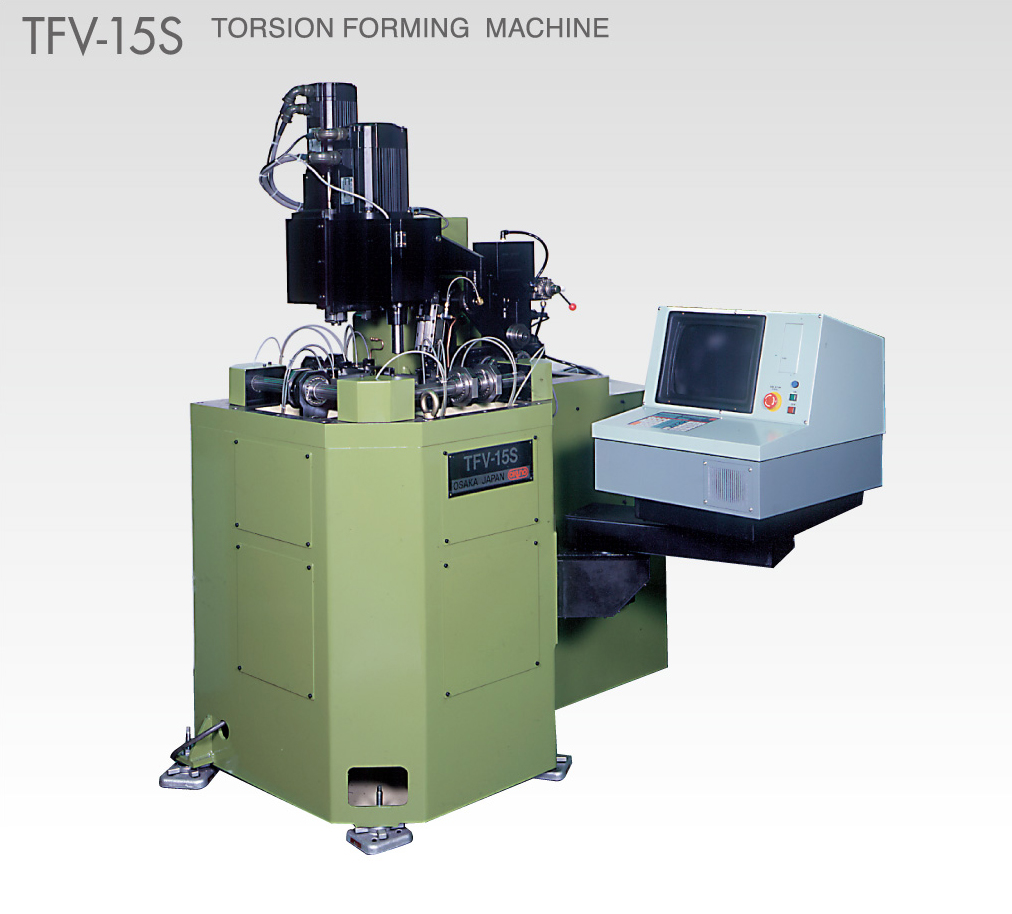

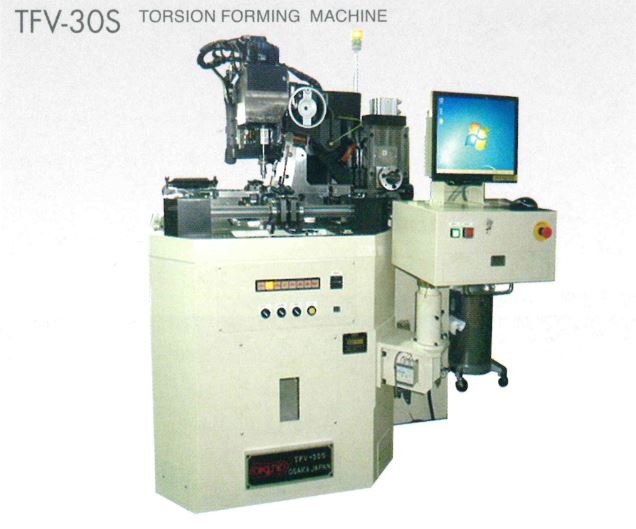

TFV-5S TFV-15S TFV-30S
加工可能線形
Wire diameter to be usd
φ0.05~0.5mm φ0.5~1.5mm φ0.8~3.0mm
加工可能最大コイル外径 Max.coilling outer diameter φ30mm φ50mm φ80mm
リード長さ
Lead leg length
80mm 110mm 150mm
スピンドル軸回転数
Max. rpm. spindle axis
0~3000rpm 0~500rpm 0~500rpm
スピンドル軸制御
Accurracy of spindle control
0.3° 0.3° 0.3°
巻方向
Winding direction
左、右
Left/Right
左、右
Left/Right
左、右
Left/Right
ピッチストローク
Pitch stroke
50mm 70mm 90mm
ピッチ制御
Accuracy of Pitch control
0.01mm 0.01mm 0.01mm
各軸モーターMoter
スピンドル軸
spindle axis
線送り軸
W.Feed axis
ピッチ軸
Pitch axis
カム軸
Cam axis
0.7kw

0.3kw

0.45kw

0.85kw
1.8kw

0.85kw

0.85kw

2.9kw
2.9kw

1.3kw

0.85kw

4.4kw
機械大きさ
Machine dimension
1420(W)×840(L)×1700(H) 1600(W)×1470(L)×1800(H) 1600(W)×1470(L)×2000(H)
設置スペース
Installation space (ref)
1.5m×2.5(min) 1.8m×3.0(min) 2.0m×3.5(min)
