ゼンマイ成形機



MCF-15型機及びMSW-15型機は長尺物のゼンマイを成形するのに適した機械です。箱詰めや組立までの自動ライン化、外周保持用のワイヤーリングを製作しながら挿入すること等可能です。シートベルトやコードリールぜんまいの成形に適した機械です。

Our MCS and MSW machines were developed to form motor springs used in seat belt , cord retractor, and other similar mechanisms. They can even form a retainer ring around the motor spring as part of the process. These machines can be packaging or assembly operations.

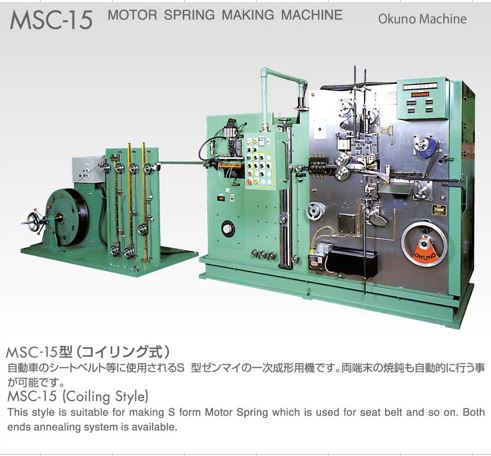

・MSC-15型(コイリング式)

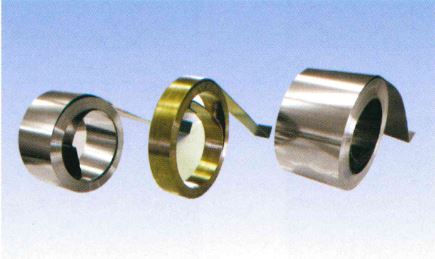

自動車のシートベルト等に使用されるS型ゼンマイの一次成形用機です。両端末の焼鈍も自動的に行う事が可能です。
・MSC-15 (Coiling Style)
This style is suitable for making S form Motor Spring which is used for seat belt and so on. Both ends annealing system is available.

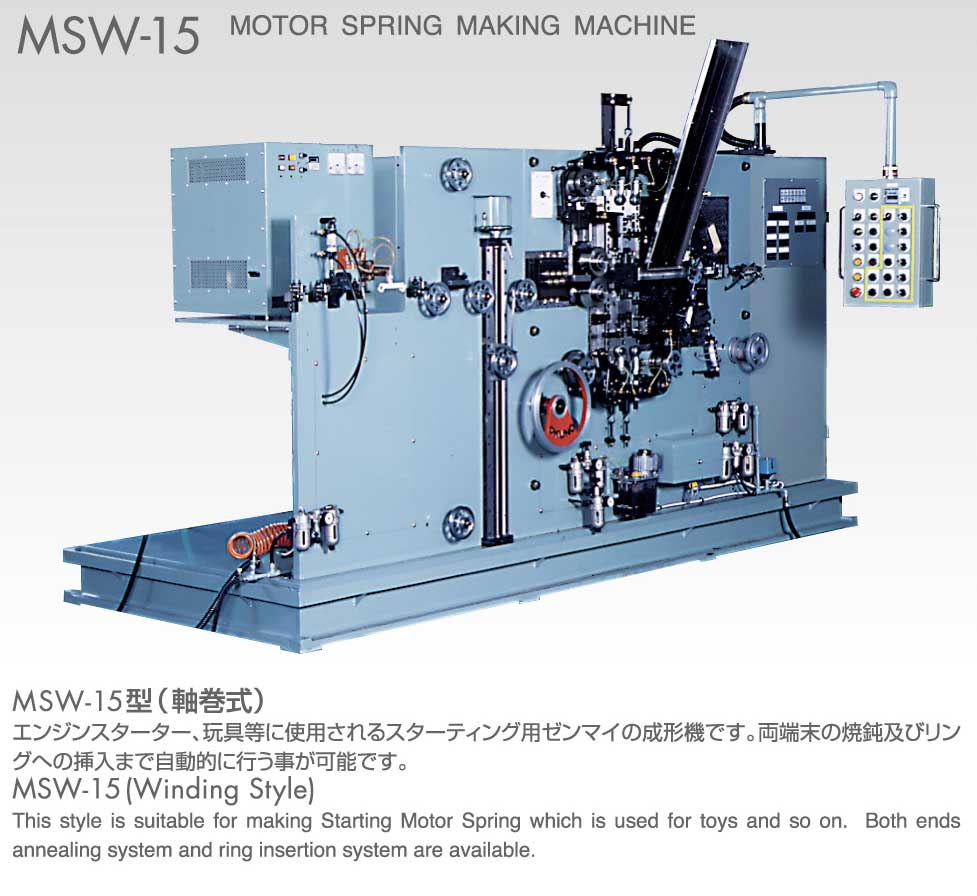

・MSW-15型(軸巻き式)

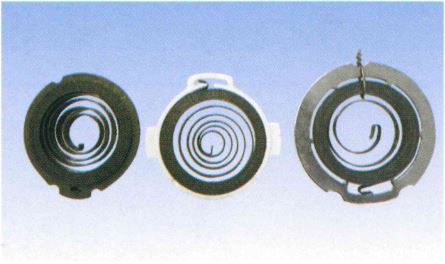

エンジンスターター、玩具等に使用されるスターティング用ゼンマイの成形機です。両端末の焼鈍及びリングへの挿入まで自動的に行う事が可能です。
・MSW-15 (Winding Style)
This style is suitable for making Starting Motor Spring which is used for toys and so on. Both ends annealing system and ring insertion system are available.







項   目
Item
MSC-15 MSW-15
加工可能材料範囲
Material size capacity
厚0.2~0.6mm(thickness)
巾3.0~15.0mm(width)
厚0.2~0.6mm(thickness)
巾3.0~15.0mm(width)
線送り最大長さ
Max.wire feed length
10000mm 5000mm
焼鈍部高周波装置
Capa. of high freqeency annealr
5kw 5kw
線送りモーター
Wire feed motor
3kw 3kw
末端成形用モーター
End forming motor
2.2kw 2.2kw
巻取りモーター
Winding motor
- 0.6kw
機械大きさ
Machine dimension
3000(W)×1200(L)×1900(H) 3600(W)×1400(L)×1700(H)
